NXP“矮個子”成為保護微型高速互連的理想之選

發布時間:2012-08-15

導言:NXP Semiconductors 推出的IP4294CZ10-TBR 為兩個差分通道提供高速 ESD 保護, 并具有獨特的配置和二極管結構。它能提供高達 ±10kV 的接觸放電保護,同時僅為每個通道增加 0.5pF的電容負載。

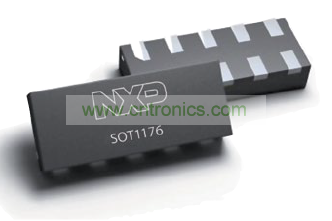

本器件采用具有友好設計的直鋪線(pass-thru routing)功能的超小型無管腳DFN2510A (XSON10) 10pin 封裝。 數據連接允許匹配的0.5mm線寬度,匹配電容在信號對之間優于 0.05pF,以達到最佳精準度。

憑借 1.0mm x 2.5mm 的外形,此封裝僅需占用最小的 PCB 空間,而 0.5mm的“ 矮個子” 允許在超低外殼中使用。 集成的保護二極管利用獨特的折返(snap-back)結構,為下游組件提供高達 ±10kV 的接觸放電保護。 這超過了 IEC61000-4-2 4 級的規格要求。

0.5pF 負載和 0.5mm 線間距(Trace spacing) 使IP4294CZ10-TBR 成為保護微型高速互連的理想之選。

為減少電容隨DC通道(DC-channel)電壓的變化, 每個通道與兩個接地端之間的接地二極管配置為肖特基(Schottky)二極管。

應用:

SuperSpeed USB (USB3.0) 接口
HDMI®(High-Definition MultimediaInterface)
DisplayPort 接口
eSATA 接口(external Serial Advanced Technology Attachment)
LVDS 接口(Low-Voltage Differential Signalling)

特性:

軌對軌鉗位 (Rail-to-rail clamping)性能
輸入電壓限制: -0.5V,5.5V
4V 鉗位電壓
6V 最小擊穿電壓
??1μA 最大反向泄漏電流
