消費電子產品不可靠?試試英飛凌最新防靜電二極管

發布時間:2012-07-17

導言:TVS二極管實現靜電防護要求有快速響應時間和快速恢復時間,以防止多次同時靜電放電造成損害,此外還要經久耐用,長時間保護系統。現在,英飛凌最新雙向ESD二極管不僅所有這些要求,其技術規格符合甚或超越了行業標準。

英飛凌科技發布了一系列可用于改善靜電防護性能的TVS(瞬態電壓抑制)二極管。靜電放電(ESD)可能對敏感的消費電子系統造成損害。全新±3.3V雙向二極管系列擁有行業領先的箝位電壓和靜電吸收率,可以防止電尖峰脈沖對系統的音頻輸入端口或觸屏接口電路等部位造成沖擊。

TVS二極管對有潛在破壞性的靜對地強制放電,從而避免損害脆弱的系統元件,實現靜電防護。這一應用的關鍵性能要求包括,快速響應時間、快速恢復時間,以防止多次同時靜電放電造成損害,此外還要經久耐用,長時間保護系統。

               英飛凌最新防靜電二極管面向低電壓應用

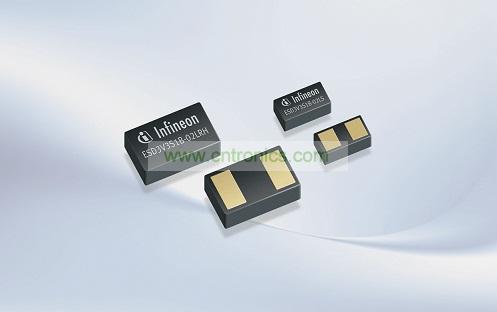

雙向ESD3V3S1-B系列滿足了所有這些要求,其技術規格符合甚或超越了行業標準,包括:

  - 啟動時間短,超低動態電阻(僅0.13Ω),可提供極低箝位電壓,保護音頻接口和觸屏應用中使用的超低功率電路。
  - 杰出的的外部靜電吸附能力高達±30kV(接觸放電),性能超越了IEC61000-4-2行業標準(±8kV)。在極端瞬態(90A傳輸線路脈沖,相當于48kV IEC61000-4-2)條件下的測試中,該二極管未表現出任何性能下降。
  - 可提供與EIA0201相當(0.62 x 0.32 x 0.31毫米,TSSLP-2)和與EIA0402相當(1.0 x 0.6 x 0.39毫米,TSLP-2)的封裝,滿足各種平臺的設計要求。

供貨情況:ESD3V3S1B器件和評估板現已供貨。0201封裝類型的樣品價格為每顆0.05美元(15,000顆起訂)。TSSLP-2封裝和TSLP-2封裝均完全符合RoHS和無鹵素指令的規定。

為了提高系統的靜電防護性能和加快防護特性設計,英飛凌提供了適用于TVS二極管的全面的模擬模型庫,以及專家咨詢服務,支持用戶準確選擇適當的保護器件。
