金屬氧化鋅壓敏電阻

MOV 是一種能快速抑制浪涌過電壓的金屬氧化鋅壓敏電阻保護元件,它也稱作ZOV。它是采用陶瓷的燒結技術燒結而成,然后在外面包封樹脂而成的金屬氧化鋅壓敏電阻


• 它具有快速的響應速度,響應時間≤25nS,

• 它是一種限壓型,并聯于線路中限壓能力較強的一種浪涌電壓保護器件

• 電壓規格從18V~1800V,突波耐電流能力從幾百安培到幾十千安培不等,單體最大可達70KA

• 封裝外形尺寸多樣化,Φ5、Φ7、Φ10、Φ14、Φ20、Φ25、Φ32、Φ40、Φ53、34S 以及 TMOV E 型/N 型/M 型等不同規格的壓敏電阻

• 電容值較大

• 無極性,安裝方便簡捷

• 易老化衰減

• 專用于電源及較低頻通迅信號線路進行防護

由于壓敏電阻易老衰減,為了能充分的提高壓敏電阻的可靠性及使用壽命,壓敏電阻一般會配合陶瓷氣體放電管或玻璃放電管一起組合配套使用。

[page]

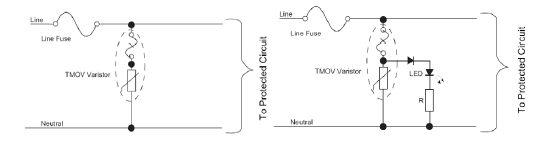

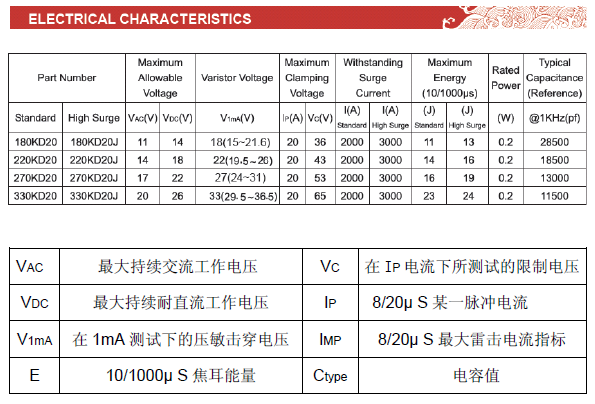

由于壓敏電阻失效一般會成短路狀態,因而易著火燃燒,影響到產品的安全性,君耀有一種專用的帶溫度保險絲熱脫扣的TMOV 型壓敏電阻壓敏電阻廣泛應用消費類電源產品及電力系統產品中保護半導體及敏感器件,以防IC 免受瞬間過電壓的沖擊和而受損壞


• 電源延長線、開關電源、斷路器等電源線路產品上

• 多功能電表電源、電子鎮流器/電子安定器、AC/DC 轉換器、充電器、儀器儀表、 Vcc 保護

君耀壓敏電阻產品符合于 RoHS WEEE 相應的條款并通過相應的檢測機構檢驗,滿足其相應的測試標準: UL1449 第三版、IEC60950-1、IEC61000-4-5、IEC61643-331:2003、VDE、CSA、CQC 等標準

壓敏電阻選型原則


壓敏電壓的選取

一般可通過如下公式:
U1mA=KUsp/(1-a)(1-b)計算得出

K 為所使用的電源質量有關的系數,一般取K=(1.1~1.6), 電源質量較好的城市可取小些,電源質量較差的農村(特別是山區)可取大些。Usp 為電源電壓峰值,對交流電源Usp=1.414*Uac(有效值),對直流電源Usp=Udc。

a 為老化系數,一般取0.1。b 為壓敏電壓公差值,一般為0.1。
[page]
按以上公式計算:

1、220V 交流電源雷擊浪涌保護應選用壓敏電壓為430V~620V 的壓敏電阻較合適。

2、110 AC 交流電源雷擊浪涌保護應選用壓敏電壓為200V~300V 的壓敏電阻較合適

選用壓敏電壓高一點的,可以降低故障率,也可以配合放電管一起使用,起到期延長使用壽命。

壓敏通流量的選取

一般依據客戶產品防雷測試等級的要求進行選取,來決定所選壓敏電阻的尺寸規格.
