【導讀】本系列之前的文章研究了降壓開關穩壓器的電氣行為,提供了初始電感器尺寸的指導,并討論了電感器電流和電感的微調?,F(xiàn)在,借助 LTspice 仿真和下面的原理圖(圖 1),我們將探討電容器特性與開關模式降壓轉換器性能之間的關系。
本系列之前的文章研究了降壓開關穩壓器的電氣行為,提供了初始電感器尺寸的指導,并討論了電感器電流和電感的微調?,F(xiàn)在,借助 LTspice 仿真和下面的原理圖(圖 1),我們將探討電容器特性與開關模式降壓轉換器性能之間的關系。
圖 1.在 LTspice 中實現的降壓轉換器原理圖。
輸出電容器的用途
開關模式穩壓器中的電感器允許開/關切換動作,以產生斜坡上升/斜坡下降電流波形。然而,我們需要輸出電容來存儲和釋放電荷,以使流入負載的電流和負載兩端的電壓保持穩定,盡管電感器電流存在(可能很大)變化。下圖(圖 2)顯示了當我通過使用非常小的 C1 值來幾乎消除輸出電容器時會發生什么。

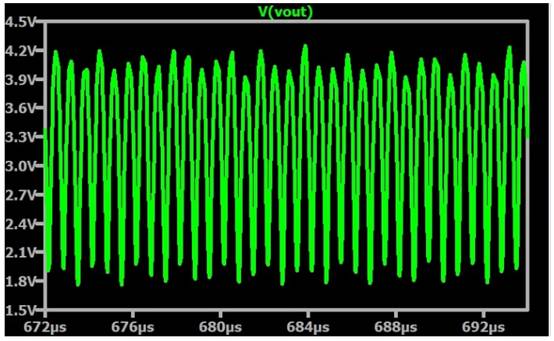

圖 2.具有極低電容值的模擬降壓轉換器的電壓輸出。
因此,我們看到開關模式穩壓器中的輸出電容器履行了關鍵的濾波功能。因此,應仔細選擇該元件,同時注意電容器的類型及其電容值。
