合適的設備概念應允許一定的設計自由度，以便適應各種任務概況的需求，而無需對處理和布局進行重大改變。然而，關鍵性能指標仍然是所選器件概念的低面積比電阻，與其他列出的參數相結合。圖 1 列出了一些被認為必不可少的參數，還可以添加更多參數。

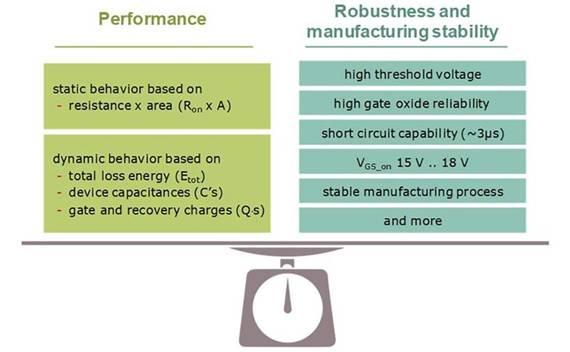

圖 1：必須與 SiC MOSFET 的性能指標（左）進行平衡的所選參數（右）
重要的驗收標準之一是設備在其目標應用的操作條件下的可靠性。與現有硅器件世界的主要區別在于，SiC 元件在更高的內部電場下工作。相關機制需要仔細分析。它們的共同點是，器件的總電阻由漏極和源極接觸電阻的串聯定義，包括靠近接觸的高摻雜區域、溝道電阻、JFET 區域的電阻以及漂移區電阻（見圖 2）。請注意，在高壓硅 MOSFET 中，漂移區明顯主導著總電阻；在 SiC 器件中，該部件可以設計為具有如上所述的顯著更高的電導率。

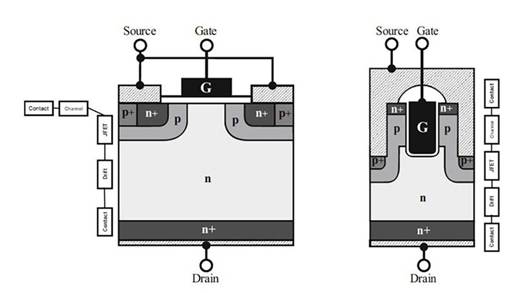

圖 2：平面 DMOS SiC MOSFET 草圖（左）和垂直溝槽 TMOS SiC MOSFET 以及電阻相關貢獻的相應位置
關于關鍵 MOSFET 元件 SiC-SiO 2界面，必須考慮與硅相比的以下差異：
與 Si 相比，SiC 具有更高的單位面積原子表面密度，從而導致懸空 Si- 和 C- 鍵的密度更高；位于界面附近的柵氧化層中的缺陷可能出現在能隙中，并充當電子的陷阱[1]。
熱生長氧化物的厚度很大程度上取決于晶面。
與 Si 器件相比（MV 而不是 kV），SiC 器件在阻斷模式下工作在更高的漏極感應電場下，這需要采取措施限制柵極氧化物中的電場，以維持阻斷階段氧化物的可靠性 [2 ]。另請參見圖 3：對于 TMOS，關鍵點是溝槽角，對于 DMOS，關鍵點是單元的中心。
由于勢壘高度較小，與 Si 器件相比，SiC MOS 結構在給定電場下表現出更高的 Fowler-Nordheim 電流注入。因此，界面 SiC 側的電場必須受到限制 [3,4]。
上述界面缺陷導致溝道遷移率非常低。因此，它們導致溝道對總導通電阻的貢獻很大。因此，SiC 相對于硅的漂移區電阻非常低的優勢由于高溝道貢獻而被削弱?？朔@一困境的一種觀察到的方法是增加在導通狀態下施加在氧化物上的電場，或者用于導通的更高的柵極源極（V GS）偏置或者相對薄的柵極氧化物。所施加的電場超過了硅基 MOSFET 器件中通常使用的值（4 至 5 MV/cm，而硅中為 3 MV/cm）。導通狀態下氧化物中如此高的磁場可能會加速磨損，并限制篩選剩余的外在氧化物缺陷的能力[1]。

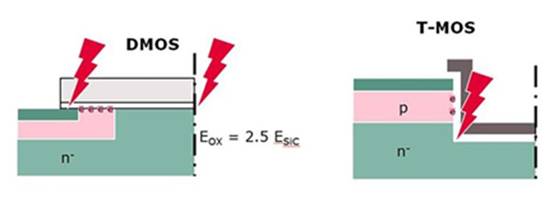

圖 3：左圖：平面 MOSFET（半電池）的典型結構，顯示了兩個關于氧化物場應力的敏感區域。右圖：溝槽 MOSFET（半電池）的典型結構，關鍵問題是溝槽拐角處的氧化物場應力。
基于這些考慮，很明顯，SiC 平面 MOSFET 器件實際上對氧化物場應力有兩個敏感區域，如圖 3 左側部分所示。首先，討論的是電場區域中反向模式的應力其次，靠近漂移區和柵極氧化物之間的界面，其次是在導通狀態下受應力的柵極和源極之間的重疊。
導通狀態下的高電場被認為更危險，因為只要必須保證導通電阻性能，就沒有適當?shù)钠骷O(shè)計措施可以減少導通狀態下的場應力。英飛凌的總體目標是結合低 R DSon由 SiC 提供的工作模式使該部件在眾所周知的安全氧化物場強條件下運行。因此，我們決定放棄 DMOS 技術，從一開始就專注于基于溝槽的器件。遠離具有高缺陷密度的平面表面，轉向其他更有利的表面取向，可以在低氧化物場下實現低溝道電阻。這些邊界條件是轉移硅功率半導體領域建立的質量保證方法的基線，以保證工業和汽車應用中預期的 FIT 率。

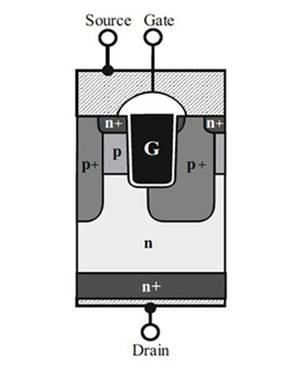

圖 4：CoolSiCMOSFET 單元結構示意圖
CoolSiC MOSFET 單元設計旨在限制導通狀態和截止?fàn)顟B(tài)下柵極氧化物中的電場（見圖 4）。同時，提供了具有吸引力的 1200 V 級特定導通電阻，即使在批量生產中也可以以穩定且可重復的方式實現。低導通電阻確保驅動電壓電平僅為V GS= 15 V 與足夠高的柵源閾值電壓（通常為 4.5 V）相結合，成為 SiC 晶體管領域的基準。該設計的特殊功能包括通過自對準工藝將通道定向為單一晶體取向。這確保了的溝道遷移率和窄的閾值電壓分布。另一個特點是深 p 溝槽在中心與實際 MOS 溝槽相交，以允許狹窄的 p+ 到 p+ 間距尺寸，從而有效屏蔽下部氧化物角。
