精密放大器中的電壓失調問題詳解

發布時間:2021-07-19 責任編輯:lina

【導讀】精密放大器中的電壓偏移誤差部分是由輸入偏置電流引起的。本文分析了該問題并提出了一種基于電阻網絡的解決方案,包括分立式和集成式。分析表明,集成電阻器的性能優于成本更高的分立式方法。

精密放大器中的電壓偏移誤差部分是由輸入偏置電流引起的。本文分析了該問題并提出了一種基于電阻網絡的解決方案,包括分立式和集成式。分析表明,集成電阻器的性能優于成本更高的分立式方法。在精密電子產品中,放大器級必須符合精確設計的性能規格。設計這些放大器時遇到的一個問題是流入放大器輸入端的電流產生的電壓偏移。在本文中,我們首先分析這種偏移的來源,然后提出基于集成電阻網絡的解決方案。

分析問題

在嘗試解決問題之前,我們需要了解其根源。為此,請考慮理想運算放大器的簡化原理圖(圖 1)。

精密放大器中的電壓失調問題詳解

該電路的分析對于一年級學生來說應該是眾所周知的(我們假設放大器輸入端的電流為零):

精密放大器中的電壓失調問題詳解

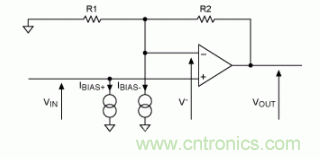

您可以通過引入一個有限輸入電阻來使分析更加真實,這為運算放大器提供了一個有限的輸入偏置電流。我們?cè)诶硐脒\(yùn)算放大器的每個輸入端使用電流源對這種效應進行建模(圖 2)。

精密放大器中的電壓失調問題詳解
