容易忽略的電路細節——三極管驅動蜂鳴器
發布時間:2021-06-07 責任編輯:lina
【導讀】蜂鳴器是我們?cè)陔娐吩O(shè)計中使用的常見的一種預警發聲器件,我們常使三極管的工作于開關狀態來驅動它。然而越簡單的電路,很多人在設計時往往越容易忽略細節,導致實際電路中蜂鳴器不發聲、輕微發聲和亂發聲的情況發生。
蜂鳴器是我們?cè)陔娐吩O(shè)計中使用的常見的一種預警發聲器件,我們常使三極管的工作于開關狀態來驅動它。然而越簡單的電路,很多人在設計時往往越容易忽略細節,導致實際電路中蜂鳴器不發聲、輕微發聲和亂發聲的情況發生。
我們?cè)跀?shù)字電路設計的中常常用三極管的開關特性把數字信號的“1”和“0”來轉化成實際電路中的“通”和“斷”,來驅動一些蜂鳴器、數碼管、繼電器等需要較大電流的器件。然而在使用的過程中,如果不在意細節,三極管就可能無法工作在正常的開關狀態。 終無法達到預期的效果,有時就是因?yàn)檫@些小小的錯誤而導致重新打板,導致浪費。
這里小編把自己使用三極管的一些經驗以及一些常見的誤區給大家分享一下,在電路設計的過程中可以減少一些不必要的麻煩。我們來看幾個三極管做開關的常用電路畫法。蜂鳴器我們選擇了常用的蜂鳴器。
今天,我們來討論一下增益帶寬積,下圖是運放內部晶體管的數學模型:
圖1
例:圖一中a電路中三極管我們選擇了2N3904三極管,2N3904是現在常用的NPN三極管。其耐壓值40V,Pcm=400mW,Icm=200mA,β=100-400。蜂鳴器LS1接在三極管的集電極,驅動信號取5V,電阻按照經驗可以取4.7K。假設三極管放大倍數為100,蜂鳴器的工作電流為20mA,即Ic=20mA。Ib=Ic/β=0.2 mA。當基極電流大于0.2 mA時,蜂鳴器均可正常發聲。a電路中的基極電流Ib=(5V-0.7V)/4.7K=0.9mA,大于0.2 mA,可以使蜂鳴器正常發聲。b 電路用的是2N3906三極管,PNP型,同樣把蜂鳴器LS2接在三極管的集電極,驅動信號是5VTTL電平。由于2N3906其他參數和2N3904基本一致,因此計算過程不再贅述。以上這兩個電路圖都可以正常工作。
圖2

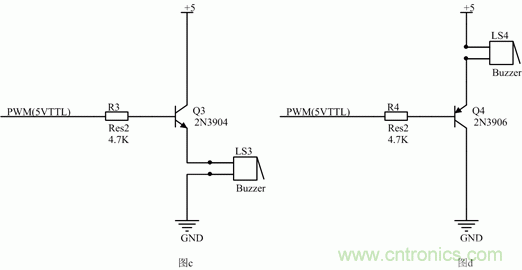

圖二的兩個電路和圖一相比,把蜂鳴器接在了三極管的發射極。在c電路,假設基極電壓為5V,基極電流Ib=(5V-0.7V- UL)/4.7K,其中UL為蜂鳴器上的壓降。如 果UL比較大,那么相應的Ib就小,很有可能Ib<0.2mA,Ic<20mA,無法驅動蜂鳴器。有人認為把R3的阻值減小,Ib就可以變大,大于0.2 mA時,蜂鳴器就可以正常工作。但是蜂鳴器的壓降很難獲知,而且有些蜂鳴器的壓降可能變動,這樣一來基極電阻阻值就很難選擇,阻值選擇太大就會驅動失敗,選擇太小,損耗又變大。d電路也會出現同樣的問題,所以不建議選用圖二的這兩種電路。
圖3

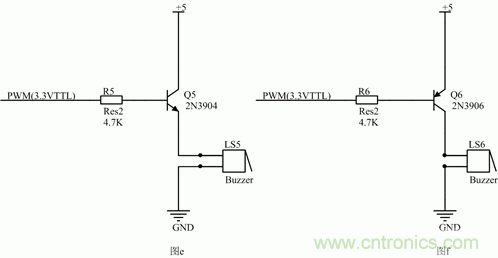

圖三這兩個電路,電路的驅動信號為3.3VTTL電平,常出現在3.3V的MCU電路設計中,如果不注意就很容易就設計出這兩種電路,而這兩種電路都是錯誤的。
先分析e電路,這是典型的“發射極正偏,集電極反偏”的放大電路,或者叫射極輸出器。當PWM信號為3.3V時,Ib=(3.3V-0.7V- UL)/4.7K,會出現和圖2中c電路中一樣的情況。
f電路也是一個很失敗的電路,首先這個電路導通是沒有問題的,當驅動信號為0V時,蜂鳴器可以正常動作。然而這個電路是無法關斷的,當驅動信號PWM為3.3V高電平的時候,Ube=5V-3.3V=1.7V, Ube>0.7V,三極管仍可以導通,于是蜂鳴器會一直響。那這個問題有辦法解決嗎?有,如果你的MCU支持OD(開漏)驅動方式,可以在開漏輸出后用上拉電阻把電平拉到5V,這樣 Ube=5V-5V=0V, Ube<0.7v,三極管就可以正常的關斷了。
總結:
三極管作為開關器件,雖然驅動電路很簡單,要使電路工作更加穩定可靠,還是不能掉以輕心。為了避免出錯,個人建議是優先采用圖一的電路,盡量不采用圖二的電路,避免使用圖三的工作狀況。
