在幫助選擇運算放大器和儀表放大器時，我經常聽到這樣的聲音：“我需要真正的高輸入阻抗。”哦，真是如此嗎？你確定嗎？



輸入阻抗，更確切地說是輸入電阻，很少會成為一個嚴重問題。（輸入電容也即輸入阻抗的電抗部分則是另外一回事，我們改日再討論。）通常，我們最需要的是低輸入偏置電流 IB。沒錯，它們相關，但卻不同。下面，讓我為你娓娓道來：

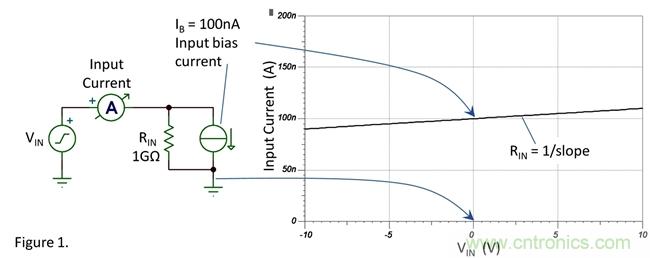

一個簡單的單輸入模型為電流源（輸入偏置電流）和輸入電阻的并聯組合，如圖 1所示。該電阻器使輸入電流隨輸入電壓而變化。輸入偏置電流為具體輸入電壓下的輸入電流，通常使用中等電源。





輸入電阻是一種“輸入電壓變化，輸入電流也變化”的方法。它可能具有一安培的輸入偏置電流，并且輸入電阻仍然極高。



我們通常會給出一幅典型圖，表明輸入偏置電流與共模電壓的關系。下面有一些例子，你可以看到它并非為一條筆直的線條。請注意，OPA211 為一款具有輸入偏置電流抵消功能的 BJT 輸入運算放大器，它可以大大降低輸入偏置電流，但其仍然很高。OPA211的輸入偏置電流和高噪聲電流（后面再討論），讓其可能無法用于 10kΩ 以上的電源電阻，因此其 1.3GΩ 的輸入電阻很少會成為一個問題。





OPA320 CMOS 運算放大器擁有很小的輸入偏置電流，且其主要來自于輸入ESD保護電路的漏電流。這些漏電流在軌電壓附近達到最大。當要求非常低的輸入偏置電流時，CMOS 和 JFET 輸入放大器通常為最佳選擇。沒錯，輸入電阻也很高，但在選擇放大器時它一般不會是一個重要的考慮因素。



輸入偏置電流會對精密模擬電路產生不利影響的方式有幾種。流過某個電源電阻或者反饋網絡電阻后，它會讓 IB?RS 促使形成偏移電壓。渡過某些傳感器和化學單元時，例如：PH 電極，它會極化該電極，從而形成誤差，甚至造成永久性損壞。輸入偏置電流將對積分電路的電容器充電，形成一個零輸入的斜線上升輸出。



根據你的電路對輸入偏置電流的敏感程度，它可以成為放大器選擇過程中的決定因素。查看典型性能圖表，其表明了輸入電壓的 IB 變化情況，并注意具體的電壓范圍。



CMOS 和 JFET 放大器的高溫表現可能會特別重要，因?yàn)樗鼈兊?IB 通常隨溫度升高而急劇增加。
