什么是電感的頻率特性?在詳細解說具體的電感降噪對策之前,先來簡單回顧一下電感的頻率特性。首先,電感(線圈)具有以下基本特性,被稱為“電感的感性電抗”。
(1) 直流基本上直接流過
(2) 對于交流,起到類似電阻的作用
(3) 頻率越高越難通過

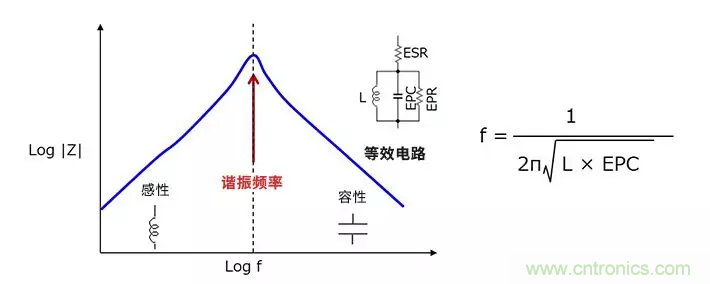

下面是表示電感的頻率和阻抗特性的示意圖。
在理想電感器中,阻抗隨著頻率的提高而呈線性增加,但在實際的電感器中,如等效電路所示,并聯存在寄生電容EPC,因而會產生自諧振現象。
所以,到達諧振頻率之前呈現電感本來的感性特性(阻抗隨著頻率升高而增加),到達諧振頻率之后寄生電容的影響占主導地位,呈現出容性特性(阻抗隨著頻率升高而減?。R簿褪钦f,在比諧振頻率高的頻率范圍,不能發(fā)揮作為電感的作用。
電感的諧振頻率可通過上述公式求得。除了主體是電容量還是電感量的區(qū)別外,該公式與電容的諧振頻率公式基本相同。從公式中可以看出,電感值L變小時諧振頻率會升高。
電感的寄生分量中,除了寄生電容EPC之外,還有電感繞組的電阻分量ESR(等效串聯電阻)、與電容并聯存在的EPR(等效并聯電阻)。電阻分量會限制諧振點的阻抗。
關鍵要點:
?電感在諧振頻率之前呈現感性特性(阻抗隨頻率升高而增加)
?電感在諧振頻率之后呈現容性特性(阻抗隨頻率升高而減?。?/div>
?在比諧振頻率高的頻段,電感不發(fā)揮作為電感的作用
?電感值L變小時,電感的諧振頻率會升高
?電感的諧振點阻抗受寄生電阻分量的限制
