一、電容的定義

電容：是一種容性阻抗的無源器件，是電子設備中大量使用的電子元件之一，廣泛應用于隔直、耦合、旁路、濾波、調諧回路、能量轉換以及控制電路等方面。用C表示電容，電容單位有法拉(F)、微法拉(uF)、皮法拉(pF)，1F=10^6uF=10^12pF。



二、電容的命名方法

國產電容器的型號一般由四部分組成(不適用于壓敏、可變、真空電容器)，依次分別代表名稱、材料、分類和序號。

第一部分：名稱，用字母表示，電容器用C。

第二部分：材料，用字母表示。

第三部分：分類，一般用數字表示，個別用字母表示。



第四部分：序號，用數字表示。 用字母表示產品的材料：A-鉭電解、B-聚苯乙烯等非極性薄膜、C-高頻陶瓷、D-鋁電解、E- 其它材料電解、G-合金電解 、H-復合介質、I-玻璃釉、J-金屬化紙、L-滌綸等極性有機薄膜、N-鈮電解、O-玻璃膜、Q-漆膜、T-低頻陶瓷、V-云母紙 、Y-云母、Z-紙介



三、電容器的分類

1、按照結構分三大類：固定電容器、可變電容器和微調電容器。

2、按電解質分類有：有機介質電容器、無機介質電容器、電解電容器和空氣介質電容等。

3、按用途分有：高頻旁路、低頻旁路、濾波、調諧、高頻耦合及低頻耦合。

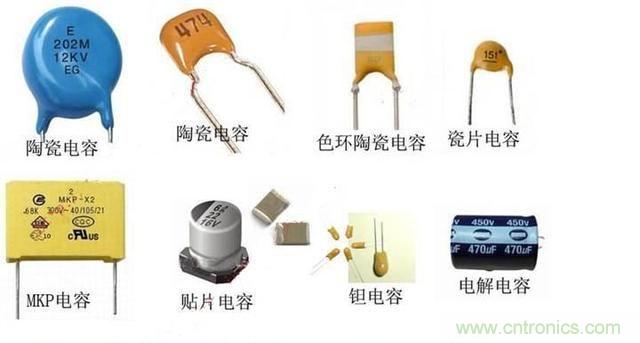

常用電容分類



四、常用電容器

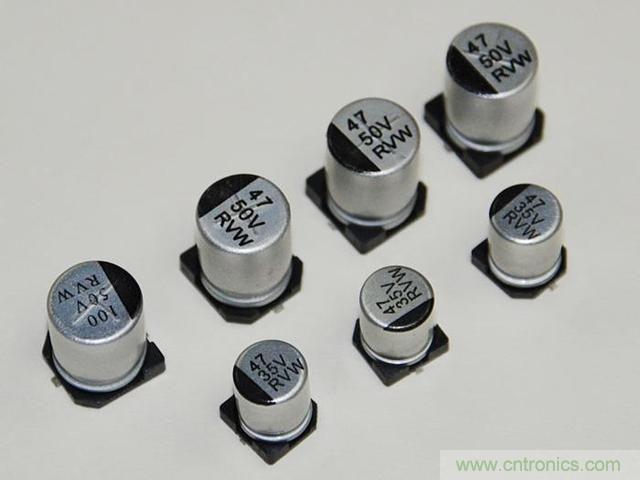

鋁電解電容


1、 鋁電解電容器用浸有糊狀電解質的吸水紙夾在兩條鋁箔中間卷繞而成，薄的化氧化膜作介質的電容器。因?yàn)檠趸び袉蜗驅щ娦再|(zhì)，所以電解電容器具有極性、容量大、能耐受大的脈動電流、容量誤差大以及泄漏電流大等特性；普通的不適于在高頻和低溫下應用，不宜使用在25kHz 以上頻率低頻旁路、信號耦合、電源濾波。



電容量：0.47--10000u

額定電壓：6.3--450V

主要特點：體積小，容量大，損耗大，漏電大

應用：電源濾波，低頻耦合，去耦，旁路等

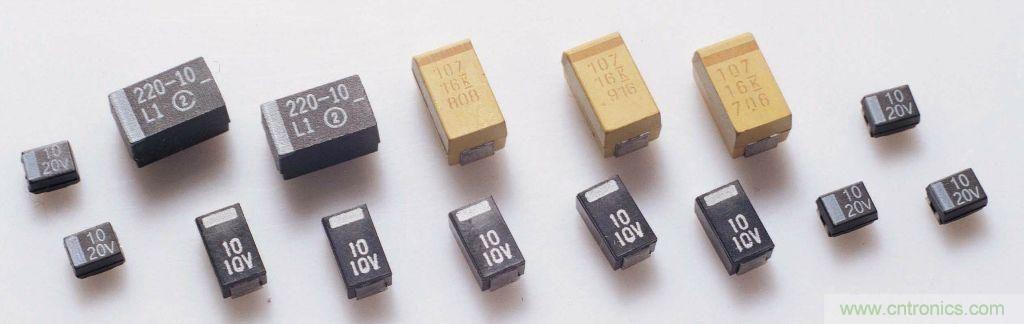

鉭電容


2、 鉭電解電容器(CA)鈮電解電容(CN) 用燒結的鉭塊作正極，電解質使用固體二氧化錳溫度特性、頻率特性和可靠性均優于普通電解電容器，特別是漏電流極小，貯存性良好，壽命長，容量誤差小，而且體積小，單位體積下能得到最大的電容電壓 乘積對脈動電流的耐受能力差，若損壞易呈短路狀態超小型高可靠機件中。

電容量：0.1--1000u

額定電壓：6.3--125V

主要特點：損耗、漏電小于鋁電解電容

應用：在要求高的電路中代替鋁電解電容

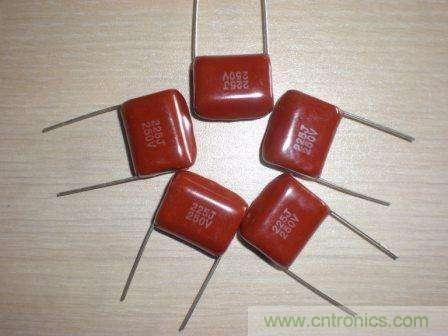

薄膜電容



3、 薄膜電容器

結構與紙質電容器相似，但用聚脂、聚苯乙烯等低損耗塑材作介質頻率特性好，介電損耗小不能做成大的容量，耐熱能力差濾波器、積分、振蕩、定時電路。



a 聚酯(滌綸)電容(CL)

電容量：40p--4u

額定電壓：63--630V

主要特點：小體積，大容量，耐熱耐濕，穩定性差

應用：對穩定性和損耗要求不高的低頻電路



b 聚苯乙烯電容(CB)

電容量：10p--1u

額定電壓：100V--30KV

主要特點：穩定，低損耗，體積較大

應用：對穩定性和損耗要求較高的電路



c 聚丙烯電容(CBB)

電容量：1000p--10u

額定電壓：63--2000V

主要特點：性能與聚苯相似但體積小，穩定性略差

應用：代替大部分聚苯或云母電容，用于要求較高的電路

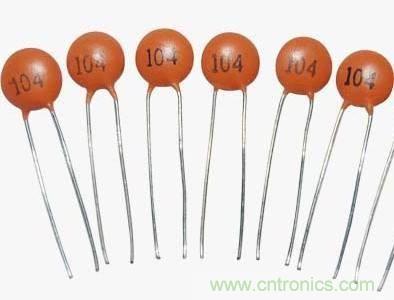

瓷片電容



4、 瓷介電容器

穿心式或支柱式結構瓷介電容器，它的一個電極就是安裝螺絲。引線電感極小，頻率特 性好，介電損耗小，有溫度補償作用不能做成大的容量，受振動會引起容量變化特別適于高頻旁路。



a 高頻瓷介電容(CC)

電容量：1--6800p

額定電壓：63--500V

主要特點：高頻損耗小，穩定性好

應用：高頻電路



b 低頻瓷介電容(CT)

電容量：10p--4.7u

額定電壓：50V--100V

主要特點：體積小，價廉，損耗大，穩定性差

應用：要求不高的低頻電路



5、 獨石電容器(多層陶瓷電容器)在若干片陶瓷薄膜坯上被覆以電極槳材料，疊合后一次繞結成一塊不可分割的整體，外面再用樹脂包封 而成小體積、大容量、高可靠和耐高溫的新型電容器，高介電常數的低頻獨石電容器也具有穩定的性能，體積極小，Q 值高容量誤差較大噪聲旁路、濾波器、積分、振蕩電路。



容量范圍：0.5PF--1UF

耐壓：二倍額定電壓。

主要特點：電容量大、體積小、可靠性高、電容量穩定，耐高溫耐濕性好等。

應用范圍：廣泛應用于電子精密儀器，各種小型電子設備作諧振、耦合、濾波、旁路。



五、電容器主要特性參數



1、 標稱電容量和允許偏差



標稱電容量是標志在電容器上的電容量。



電容器實際電容量與標稱電容量的偏差稱誤差，在允許的偏差范圍稱精度。 精度等級與允許誤差對應關系:00(01)-±1%、0(02)-±2%、I-±5%、II-±10%、III-±20%、 IV-(+20%-10%)、 V-(+50%-20%)、VI-(+50%-30%)



一般電容器常用I、II、III級，電解電容器用IV、V、VI級，根據用途選取。



2、額定電壓在最低環境溫度和額定環境溫度下可連續加在電容器的最高直流電壓有效值，一般直接標注在電容器外殼上，如果工作電壓超過電容器的耐壓，電容器擊穿，造成不可修復的永久損壞。



3、絕緣電阻

直流電壓加在電容上，并產生漏電電流，兩者之比稱為絕緣電阻。 當電容較小時，主要取決于電容的表面狀態，容量大于0.1uf 時，主要取決于介質的性能，絕緣電阻越大越好。 電容的時間常數：為恰當?shù)脑u(píng)價大容量電容的絕緣情況而引入了時間常數，他等于電容的絕緣電阻與容量的乘積。



4、損耗電容在電場作用下，在單位時間內因發熱所消耗的能量叫做損耗。各類電容都規定了其在某頻率范圍內的損耗允許值，電容的損耗主要由介質損耗，電導損耗和電容所有金屬部分的電阻所引起的。 在直流電場的作用下，電容器的損耗以漏導損耗的形式存在，一般較小，在交變電場的作用下，電容的損耗不僅與漏導有 關，而且與周期性的極化建立過程有關。



5、頻率特性

隨著頻率的上升，一般電容器的電容量呈現下降的規律。



六、電容器容量標示

1、 直標法

用數字和單位符號直接標出。如01uF 表示0.01 微法，有些電容用"R"表



示小數點，如R56 表示0.56 微法。



2、 文字符號法

用數字和文字符號有規律的組合來表示容量。如p10 表示0.1pF,1p0 表示



1pF,6P8 表示6.8pF, 2u2 表示2.2uF



3、 色標法

用色環或色點表示電容器的主要參數。電容器的色標法與電阻相同。 電容器偏差標志符號：+100%-0--H、+100%-10%--R、+50%-10%--T、+30%-10%--Q、+50%-20%--S、+80%-20%--Z。
