【導讀】在電子電路中,本來沒有在那個地方設計電容,但由于布線之間總是有互容,互容就好像是寄生在布線之間的一樣,所以叫寄生電容,又稱雜散電容。
一、寄生電容
在電子電路中,本來沒有在那個地方設計電容,但由于布線之間總是有互容,互容就好像是寄生在布線之間的一樣,所以叫寄生電容,又稱雜散電容。

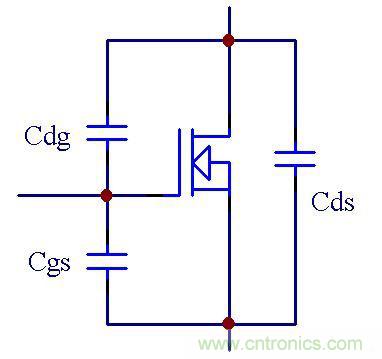

寄生電容一般是指電感,電阻,芯片引腳等在高頻情況下表現出來的電容特性。實際上,一個電阻等效于一個電容,一個電感,和一個電阻的串聯,在低頻情況下表現不是很明顯,而在高頻情況下,等效值會增大,不能忽略。在計算中我們要考慮進去。ESL就是等效電感,ESR就是等效電阻。不管是哪類電子元件,如:電阻,電容,電感,二極管,三極管,MOS管,IC等,在高頻的情況下我們都要考慮到它們的等效電容值,電感值。
二、分布電容

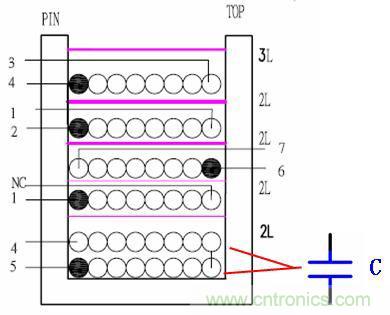

分布電容存在于由兩個存在電壓差而又相互絕緣的導體間,由非電容形態形成的一種分布參數。
因此在任何電路中,任何兩個存在壓差的絕緣導體之間都會形成分布電容,只是分布電容大小問題。在高頻率時,它對電路的影響不可以忽略,因此一般在高頻電路和精密儀器中尤其要注意采取措施,從而降低分布電容影響.
三、寄生電容與分布電容的區別
分布電容強調的是均勻性。寄生跟強調的是意外性,指不是專門設計成電容,卻有著電容作用的效應,比如三極管極間電容。單點說,兩條平行走線之間會產生分布電容,元器件間在高頻下表現出來的容性叫寄生電容。
