電容有隔直通交的特性，但是電容對交流電也是有一定的阻抗的，下面為大家介紹交流電是怎樣通過電容的？直流電為何不能通過電容器？





交流電是怎樣通過電容的呢？交流電能夠通過電容器，完全是由兩個方面決定的，即交流電本身的特性和電容器對電荷的存儲功能。注意，這里所說的通過并不是真正意義上的電壓把電容器擊穿直接從兩極板過去，而是一種微觀上的導線中有電流流動的表現而已，因?yàn)樵陔娏鞯亩x中，只要導線中有電荷在流動，那么就存在電流；下面我們就來簡單分析一下交流電到底是怎么通過電容器的。





1:根據電容器中電流與電壓變化率的關系，即i＝C(du/dt)，可以看出，通過電容的電流與電壓的變化率成正比，只要電壓變化的非?？欤敲磳?dǎo)線中就會有強大的電流，根據這個原理，當我們采用大小和方向隨時間都變化的交流電時，就能滿足這個條件。

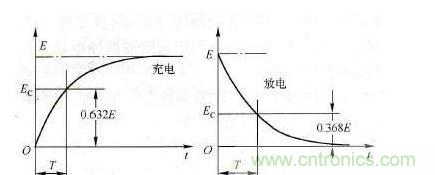

2:在交流電的前半個周期時，電壓方向?yàn)檎较颍藭r(shí)電容充電，但電容的最高電壓不會超過交流電的峰值，于是當交流電的電壓幅度下降到小于電容最高電壓時，電容就會放電，形成放電電流；



3:此時交流電壓繼續下降，當方向變?yōu)樨?fù)半周時，電容又開始反向充電，充滿電后又開始放電，這樣一次又一次地充電和放電，導線中就會有變化的電流通過，但是電容器兩極板之間并沒有被擊穿，電容器相當于只是充當了一個臨時電源的作用，在電路中起著存儲電荷的作用。

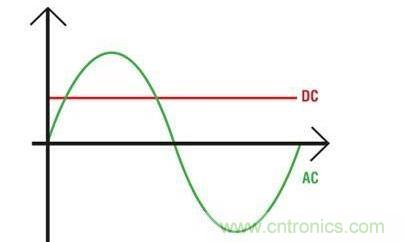

而直流電就不能通過電容器，因?yàn)橹绷麟姴浑S時間變化，電容器充滿電后和外電壓保持平衡。當交流電的頻率非常高時，容抗Xc=1/2πfc非常低時，電容器對交流電的阻擋作用就很小，頻率越低，阻擋作用就越大，也就是我們所說的“通高頻，阻低頻”，“隔直流，通交流”.



電容并電阻起什么作用？

電容在交流電路中和電阻組合可以組接成微分，積分電路。分壓降壓，移相電路，均壓，吸收，傍鉻電路等等。下面小編為大家介紹電容并電阻起什么作用？耦合電阻兩端并聯電容器電路圖





電容并電阻起什么作用？電容器的主要特性是“隔直通交”，電容器的容抗計算公式為Xc=1/2兀FC。Xc為電容器容抗，F(xiàn)為50Hz，C為電容器的電容量。



這種利用電容器容抗降壓整流電路，一般適合應用小功率輸出負載。它最大的好處是成本低廉，最大的壞處為輸入輸出沒有隔離錯措，并且輸出電壓不穩，使用時一定要注意安全。



在電容器上并聯的電阻R1，主要是對降壓電容器C1在斷電后，為C1所儲存的剩余電荷提供泄放通道。



還有另一個電阻R2是串聯在低壓直流電路中的電阻，它是起對負載限流之作用。

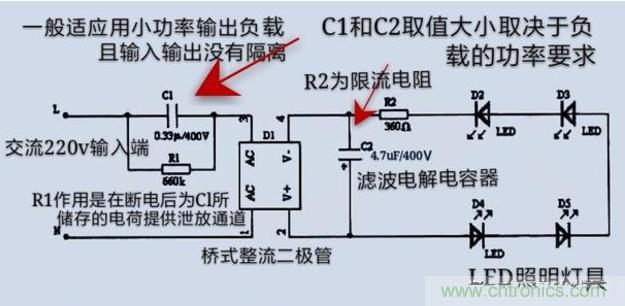

降壓電容器C1和濾波電解電容C2的取值大小，是取決于負載功率的要求。下面本人幫提主整理了一個電路圖，圖完全仿照提主給的圖片。



電容，在交流電路中，有一定的阻抗，也可以“導電”；在直流電路中，電容就是“開路”。



因此，在交流電路在，電容的作用有:



1，阻止直流信號通過，而允許交流信號通過?；蛘呤菧p小低頻信號的通過能力，增加高頻信號的通過能力。



2，電阻與電容并聯的作用，直流信號或者低頻信號通過較困難，而交流信號或者高頻信號較容易的通過。



這就是濾波，問題中“電容”的作用就是濾波。



3，在電容降壓電路中，為了給電容器提供泄放通路，而在電容器兩端并聯一個泄放電阻。



這樣，在停止工作后，通過電阻泄放掉電容器兩端存儲的電能。避免電容器儲存的電“電”人。



4，在耦合電阻兩端并聯電容器，就組成了相位提前電路。



這時，并聯電容器的目的是，為了與分布電容和下一級的輸入電容組成分壓電路，避免這些電容形成的積分效應，從而使相位得以提前。





歸根結底，電容器在電路中，最主要的作用其實就是濾波，移相。



在模擬電路中，電容除了濾波，還可以組成“振蕩電路”。
