【導讀】當電機在不正常的工作狀態下(包括電方面,機械方面和環境方面等),電機線圈的壽命會嚴重縮水,導致風機線圈失效的原因有:缺相、短路、線圈接地、過載、轉子鎖死、電壓不平衡、電涌。本文以4極電機為例,分析各種線圈失效,幫助您正確辨別失效的原因。

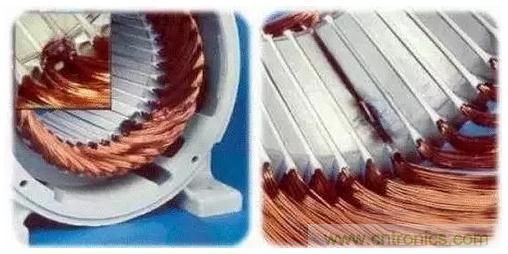

1、新線圈圖片
2、缺相
缺相就是電源的一相開路,主要原因為一相的保險絲熔斷,接觸器打開,或者一相電源線壞了。
星型連接(Y型連接) 三角型連接
上圖為4極電機缺相燒壞圖片,電機線圈對稱燒壞就是缺相燒壞,星形接法缺相燒的話,2極電機只有2組線圈是好的,4極電機對稱燒只有4組線圈是好;三角形連接缺相燒的話,2極電機對稱燒2組線圈,4極電機對稱燒4組線圈。
3、短路
以下圖片說明電機失效是由污染物,磨損,振動等引起的。
相間短路 匝間短路
4、線圈接地
以下圖片說明電機失效是由污染物,磨損,振動等引起的。
電機槽口擊穿 槽間擊穿
5、過載
電機超負荷使用會引起電機過載。
注意:欠電壓和過電壓都會造成絕緣破壞,引起過載。
6、轉子鎖死
這種情況會使電機大量發熱,很可能是由于電機頻繁啟動或者經常反轉造成。
7、三相電壓不平均
電壓不平均會導致絕緣損壞,原因可能是電源不穩定,接線沒接好。
注意:百分之一的電壓不平均會導致電流百分之六到十的不平衡。
8、電涌
下圖所示情況一般是由于電涌引起的。電涌可能由電網,雷電,電容等電設備引起。
