【導讀】現今的電子設備經常控制各種各樣的介面及處理不同的信號,細小如手電的主板與顯示模組的控制聯系,大如工業應用中的傳感器、驅動器、開關及閥門等設備聯系,安全可靠的信號連接絕對重要。工程師需要了解以下這些選型要素,提高選料的效率。
市場上的連接器因應處理各種各樣的設備而發展出不同功能和外型。為確保為目標應用找到最合適的連接器,需要考慮包括高性價比、可靠性、安全及操作等因素,工程師為此要在選料上花不少心思。除了考慮基本的電氣特性(Electrical Characteristics )、成本及外型外,工程師還需要了解以下這些選型要素,提高選料的效率。
電磁干擾 (EMI)

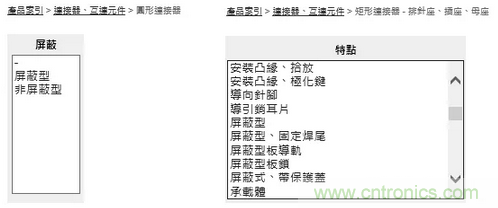

工程師需要考慮建立信號連接時是否會受到四周環境干擾的影響,例如來自電機驅動器的電磁干擾 (EMI)和附近設備產生的噪音,可能導致信號傳輸丟失或影響信號可靠性。在這些情況下,可使用屏蔽型連接器以及通過更謹慎的布線來消除這方面的顧慮。
外來物質侵入防護
在工作環境中,連接器是否有接觸污垢、水、油、化學物元素等的可能性?是否有因高低溫的轉變引致水凝結的可能?
工程師可以從這些外來物質侵入的角度,來考慮連接器是否需要相應的“侵入防護”等級?
高密度(High Density)
可考慮選擇“減少PCB尺寸同時增加I/O數量”的連接器,以提供傳輸“高密度產品”,例如可疊接類型連接器。

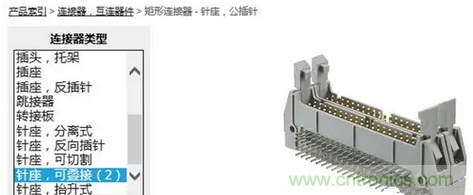

3M公司的3432-L303
或考慮采用高密度陣列類型連接器。

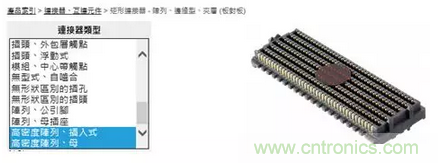

Samtec公司的ASP-184330-01
快速無誤的連接
通常安裝工作需要快速而無誤的連接,特別是需要大量連接工作時,快速無誤的連接是工程師考慮的關鍵問題。安裝速度越快,項目所涉及的成本就越低。
但一些連接位置是難以到達的區域,或者是在光線不足的情況下,很難看到連接后的形態,再加上工人手指疲勞的情況,快速連接反而會成為部份連接不良率的元兇。現在市場上可以實現快速連接技術的連接器,例如推挽式 (push-pull) 可插拔連接,連接所需時間更短,能比采用傳統的螺紋連接器節省更多時間。

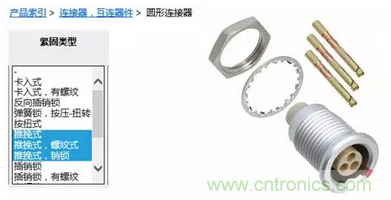

Souriau公司的JBXER1G03FCSDSR
錯配連接
錯配連接是另一個常見問題。所謂錯配是指,在同一位置使用多個相同的連接器時,將錯配的連接器插入錯誤的插座。如位置空間允許,可以加上線材編碼以區分特定的電纜或接線端子連接。市場上也提供一些可區分的連接器的方案,如一些圓形連接器會提供標準朝向,如A、B、C、D、S、T、X或Y。采用電纜標簽或顏色編碼也可以減少錯配連接。
圖3,(a)電機軸端系統配置 (b)電機軸側系統配置
TE公司的2120949-1
總結
在選擇信號連接器時,工程師必須考慮很多參數以確定正確的連接器。除了基本的電氣參數數、成本及外型外,還需要考慮以下要素,以提高選料的效率。
電磁干擾 (EMI)
外來物質侵入防護
高密度 (High Density)
快速無誤的連接
錯配連接
