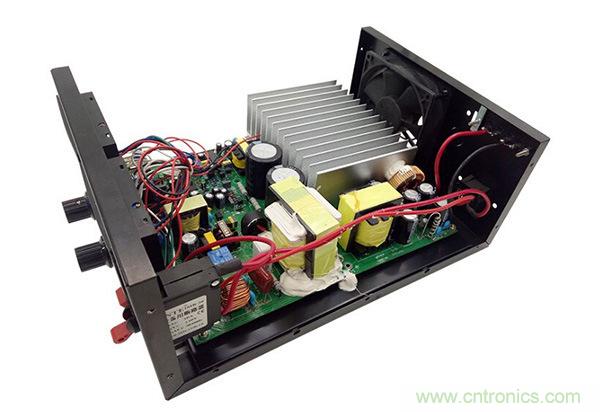

開關電源在開機時,220V交流電,經過保險和熱敏電阻,整流后,對電容充電,而電容的特性,是瞬間充電電流是大的,從而對前邊的整流二極管、保險絲帶來沖擊,容易造成損壞,為了提高電源設計的系數,常在保險之后加入電阻進行限流,電阻越大時,雖則限流效果好,但是電阻消耗的電能也是越大的,開關電源啟動后,限流電阻已沒有作用,反而浪費電力。

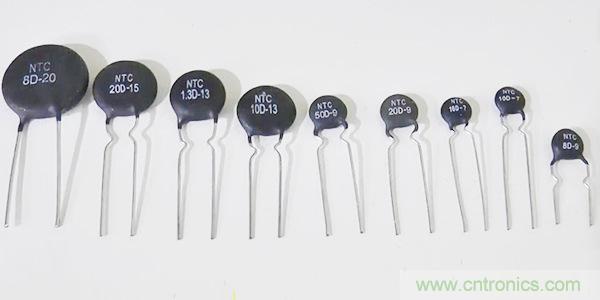

為了達到較好限流效果而又省電,現在的開關電源經常采用負溫度熱敏電阻作限流使用(吸收浪涌電流),負溫度熱敏電阻的特性是,溫度越高,電阻越小。常溫時,電阻一般是8~10歐,比較大,開機時,就起到較好的限流作用,電源啟動后,工作電流經過熱敏電阻,使其發熱,熱敏電阻阻值大幅下降(約1~2歐),使熱敏電阻在電源啟動后,電力消耗降到低。
在開關電源啟動后,為了降低這個限流電阻的消耗,除了使用負溫度熱敏電阻外,還有使用繼電器的(電源啟動后,吸合短接限流電阻兩端),而在電視機中,還特別使用了一個雙向硅電路,電源啟動后,工作電流下降到一定值,雙向硅就導通,從而就短接了限流電阻的兩端,使限流電阻消耗降到為0。
開關電源中熱敏電阻的作用其實就是一種對溫度的控制,可以達到很好的限流作用,避免在開關電源啟動過程中,電流過快或者是過大造成損耗。主營電解電容、陶瓷電容、熱敏電阻、壓敏電阻等等。
