從VoLTE到VoNR,5G怎樣提供語音業務?
發布時間:2017-10-23 來源:網優雇傭軍 責任編輯:wenwei
【導讀】除了我們要用5G手機打電話,還有未來很多物聯網場景也需要支持語音,比如,5G車聯網,歐盟要求所有家用車都必須安裝eCall自動緊急呼叫系統,在發生交通事故了,即使司機和乘客失去知覺無法撥打電話,這個系統也能自動呼叫緊急救援。
5G時代,顯然我們不能退步回到2/3G的電路交換時代,仍然采用分組交換技術,它將如何提供語音服務呢?與4G的VoLTE一樣,5G也要支持語音的。

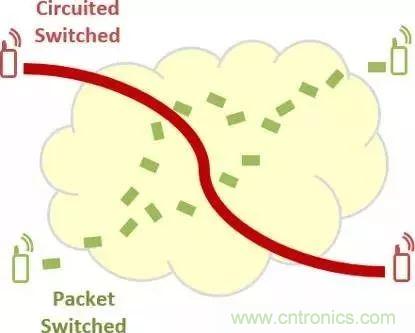

眾所周知,2G/3G主要為語音而設計,它們采用電路交換(CS,Circuited Switched)技術來提供電話業務,就是通話前需在網絡中建立一條線路,這是“獨占”的資源,直到通話結束才拆除。
但到了4G時代,一方面為了應對爆發增長的數據流量,另一方面由于技術的進步,傳統的電路交換技術被分組交換技術(PS,Packet Switched)取代。分組交換是將數據打包傳輸,這就像快遞打包一樣,只在需要的時候才將包裹傳送到收件者手里,比如將語音每20毫秒打一個包傳送,不講話就不打包發送,無需“獨占”資源,能更高效的利用資源。
由于4G LTE網絡只傳送數據包,因而語音和相關信令都看成和其它數據一樣,都打包于數據包傳輸。VoLTE,即Voice over LTE,就是構架于LTE網絡之上,將語音通過IP包來傳輸。

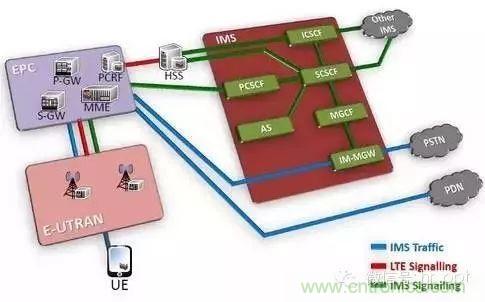

同時,為了更好的區分和管理數據包中的信令和語音數據部分,以及為用戶提供多樣化的多媒體服務等,VoLTE還引入了IMS(IP多媒體子系統)。
5G時代,顯然我們不能退步回到2/3G的電路交換時代,仍然采用分組交換技術,它將如何提供語音服務呢?
我們先為5G語音起個名吧。既然是5G,那就不能叫VoLTE,它應該叫Vo5G?還是VoNR?

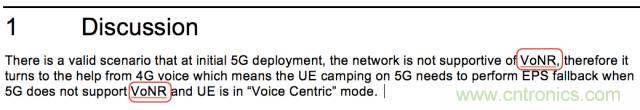

我在3GPP提案里發現了VoNR這次詞,那么我們就暫且叫它VoNR吧…
要了解VoNR,我們得從5G NR(New Radio)部署場景說起。
先了解幾個5G術語:
NextGen Core:5G核心網
LTE eNB:這個不用解釋,就是LTE 基站嘛,連接EPC
eLTE eNB:指演進版的LTE eNB,它既可以連接EPC,也可以連接NextGen Core
gNB:就是5G NR基站
NG:NextGen Core 和 gNB之間的接口,它分為NG2和NG3,NG2表示控制面接口,NG3表示用戶面接口。
5G NR部署主要分為三大場景:
①LTE eNB作為主基站,gNB只是個配角
eNB和gNB共同連接EPC,eNB和gNB的用戶面通過EPC實現聚合。解決方案是在現有的eNB上加硬件板件,平滑升級,守住地盤。
②eLTE eNB直連NextGen Core,eLTE eNB仍然作為主基站,gNB依然只是個配角
在用戶面,eLTE eNB和gNB的數據流通過NextGen Core實現聚合,需新增5G 核心網。

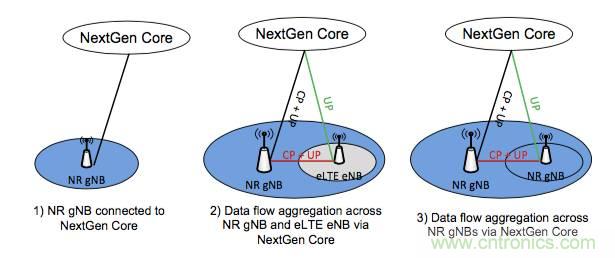

③NR gNB作為主基站,并統統接入NextGen Core,eLTE eNB淪為配角
簡單的講,5G NR分為獨立(Standalone)和非獨立(Non-Standalone)兩種組網方式,①和②屬于非獨立組網,③屬于獨立組網。非獨立組網就是將采用雙連接的方式,5G NR控制面錨定于LTE,獨立組網是指5G NR獨立部署,不再錨定于LTE。
3GPP已確定5G NR非獨立組網標準將于2017年12月完成,2018年3月份凍結ASN.1。這也就是3GPP在今年初提出的12種組網選項中的“選項3”。

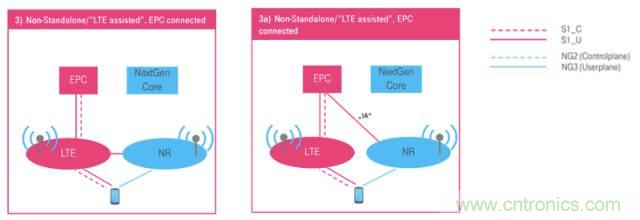

選項3
該“選項3”主要針對eMBB(增強型移動寬帶)場景(包括支持更低時延),解決熱點容量問題,這也意味著2018年就將出現連接現網LTE EPC的5G基站。

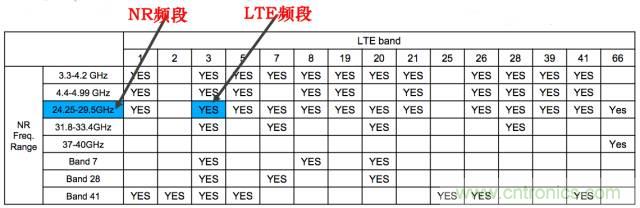

支持LTE與 5G NR雙連接聚合的頻段如下表:
5G NR獨立組網計劃于2018年6月完成,9月凍結ASN.1。
好了,啰嗦得夠久了。現在終于到了說說5G怎樣提供語音業務的時候了。
對于非獨立組網,其實很簡單,既然是錨定LTE,只要4G LTE支持VoLTE,5G NR自然就能通過VoLTE撥打電話。
對于獨立組網,可能要分為兩種情況:

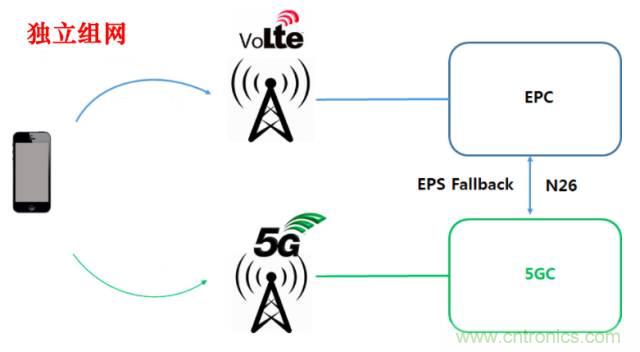

第一種情況是,如果早期的5G 核心網未引入IMS,可能會像4G時代的CSFB一樣,手機需支持回落到LTE網絡。
比如,當手機駐留在5G小區時接到VoLTE來電,它通過N26接口接收來自EPC的paging,然后附著到LTE EPC上實現VoLTE通話。

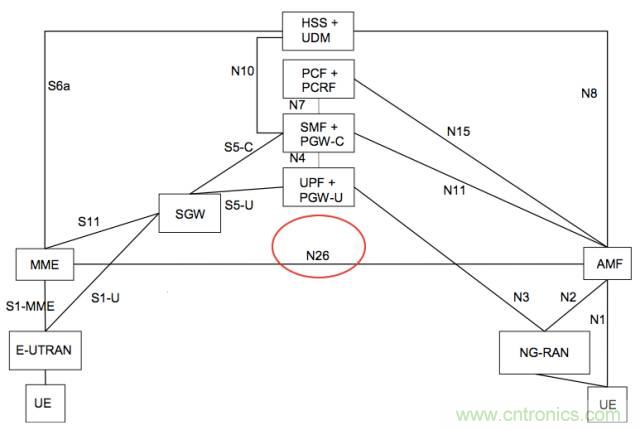

N26接口連接5GS與 EPC/E-UTRAN
第二種情況就是Voice over 5G NR,直接通過5G 引入的IMS連接。不過,這個3GPP還未提出,猜測一下而已,假想圖如下:
3GPP之所以還未提出,估計是他們覺得VoNR實現起來相對簡單,有了4G VoLTE/IMS現成經驗,開通VoNR也是輕易而舉的事情吧,不過,在TTI bundling、SPS等參數上一定會重新定義吧。
