詳解設計高壓連接器時的6大障礙及克服方法
發布時間:2015-01-12 來源:Keith , David 責任編輯:sherryyu
【導讀】設計高壓電纜組件和連接器非常具有挑戰性,必須考慮電纜組件的許多方面。包含工作電壓電流,電纜環境,用戶需求等等。所以設計設計高壓困難重重,到底在高壓連接器設計中會有哪些具體的障礙,又如何克服他們呢?
在開始設計之前你必須問幾個普通但非常重要的問題,如:工作電壓和電流是多少?電纜將在何種環境下工作?電纜要求滿足某些規范嗎?用戶有沒有特殊要求?
你在回答完上述首批問題后就可以開始設計草案了。本文提出了六個最常見的設計問題以及如何避免和克服這些問題的技巧。

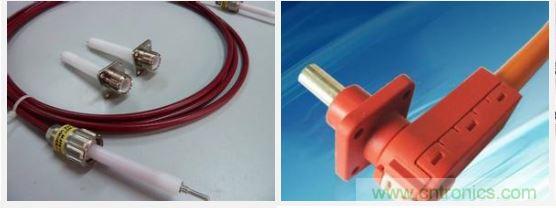

尺寸約束
尺寸約束經常使得設計高壓連接器和電纜組件面臨的挑戰特別艱巨。一般來說,高壓電纜組件是客戶在設計設備時需要考慮的最后一道難題。
高壓連接為了滿足工作要求所需的空間經常得不到滿足。業界在不斷向著更小更輕但工作閾值更高的組件方向發展。使用空間抵消高壓已經成為過去式。
許多公司現在希望設計團隊能提出有效的解決方案來解決這些問題,同時還要降低電纜組件的成本。一般來說要求定制的連接器設計才能達到這個目標要求。
圍繞現有連接器進行設計
圍繞現有連接器進行設計被證明是非常困難的。用戶經常提出來要使用他們無法丟棄的現有連接器。一般來說這些連接器的性能達不到他們的要求,或者匹配他們的設計中作為元老級器件的另外一個元件。
另外一個原因是,連接器需要在當前配置不能滿足的更高性能閾值下工作。不管是哪種情況,都要求深入分析連接器組件的內部工作原理。通過與用戶的緊密合作,工程小組需要分析設計的所有方面:使用什么材料?這些材料有什么樣的機械和電氣特性?在不影響設計的安裝、形式和功能條件下,可以修改設計的哪些方面來滿足要求的規格?
成本
在當前經濟形勢下,高壓設計的一個主要障礙是保持成本下降。在試圖設計一個可靠、高效和魯棒性的連接器并且滿足甚至超過用戶要求時這被證明是很困難的。在許多情況下性能最終只好讓位于降低成本。
有一些技術可以用來最大程度地降低成本同時又不影響性能。例如,使用庫存并且可用的現有材料,使用現有設計中的硬件,將它們?nèi)诤线M(jìn)新的設計,并使用現有工具、模具和夾具,用極具成本效益又不影響性能的材料設計新元件。
可制造性
設計的可制造性是一個關鍵部分。設計可能在紙上看起來很漂亮,但制造起來容易嗎?設計難度影響搭建電纜組件所需的直接勞動時間,進而影響成本。
設計難度也影響維持一個可重復的可靠工藝的能力。如果工藝不可重復,那么你就可能遇到內在的電纜故障。這些潛在工藝問題應該在設計審查過程中被發現并解決。
[page]
材料
選擇具有所要求的性能特征并保持設計效率的正確材料很重要。高壓電纜組件和連接器要求材料在電氣性能上和機械性能上都要表現優秀。
仔細分析工作環境以及環境對材料的影響是關鍵。使用不同材料被證明很容易產生問題。材料間良好的粘附力在試圖抵消高壓時尤其重要。材料間沒有很好的粘附力,就無法抵消電壓接受空氣,進而要求設計元件時在高壓和地之間留出更大的距離。
使用相同材料支持材料間的粘合綁定,從而高效地抵消高壓,允許更小的連接器。如果設計中要使用不同的材料,那么使用涂料和附著力促進劑被證明是很有用的,具體取決于你想綁定的材料。
冠狀突出
無冠設計有時確實非常困難。設計良好的無冠電纜組件可確保可靠、具有彈性,能夠經受長時間的考驗。
在設計無冠電纜組件時必須考慮許多因素。首先是選擇正確的電纜。大多數設計使用三重擠壓電纜。這可以確保導體和地的平滑和均勻。其次是連接器接口。接口應有足夠的距離來抵消施加的電壓,并消除空氣。
避免設計障礙的技巧
● 尺寸:盡早開始考慮電纜組件或連接器結構。高壓可能要求比你想像的更多空間。
● 使用現有設計:如果你需要修改現有設計,最好是咨詢定制設計師,以便他們能夠確保滿足你的新要求。
● 成本:不要太執著于成本??煽俊⒛陀煤桶踩脑O(shè)計從長期來看更便宜。
● 可制造性:不要過度設計。你的期望要現實一些。有時越簡單越好。
● 材料:為了確保電介質之間最佳和最可靠的綁定,要使用相同的材料。
● 冠狀/部分放電:連接器幾何形狀非常重要。尖銳的邊角就像冠狀天線。所有尖銳邊緣都應盡可能圓形鈍化。
● 不恥下問:不要害怕向客戶設計師問問題,通過咨詢可以獲得一些有用的輸入信息。
