升壓型DC/DC轉換器的電流路徑
發布時間:2021-03-11 責任編輯:wenwei
【導讀】不僅局限于升壓型DC/DC轉換器,在很多產品的PCB布局設計中,了解其電路的電流路徑和特性都是非常重要的。在進入具體的布局講解之前,我們先來看一下升壓型DC/DC轉換器的電流路徑。
開關晶體管Q2 ON時的電流路徑
下圖是升壓型DC/DC轉換器的電路示意圖,紅線表示開關晶體管Q2 ON時通過的主要電流。CIBYPASS是高頻去耦電容,通常使用小容量陶瓷電容器。CIN是主要用來穩定的電容器,具有較大的電容量。在開關晶體管Q2導通的瞬間迅速流動的大部分電流來自CIBYPASS,其次來自CIN。在輸入電流不是很大時,CIN可以與CIBYPASS合并,作為1個電容器復用。緩和變化的電流來自輸入電源。在此期間,電能存儲至電感L。
開關晶體管Q2 OFF時的電流路徑
接下來請看開關晶體管Q2關斷時的電流狀態(圖中紅線)。電感L的作用是即使開關晶體管Q2 OFF時也可保持在此之前的電流值。電感L的左端固定為VIN電壓,并持續為VOUT提供電流以增加電壓,因此VOUT的電壓比VIN要高(升壓工作)。因此,開關晶體管Q2的ON時間越長,積蓄在電感L中的電能越大,能夠輸出的功率越大。然而,如果開關晶體管Q2的ON時間不必要地延長,則向輸出端供給功率的時間會變少,效率會變差。因此,ON/OFF時間比(占空比)的最大值是設有限制的。在輸出電流小的電路中,如果COUT使用具有良好頻率特性的陶瓷電容器,則高頻去耦電容CBYPASS可以復用。
開關晶體管Q2 ON時和OFF時的電流差分

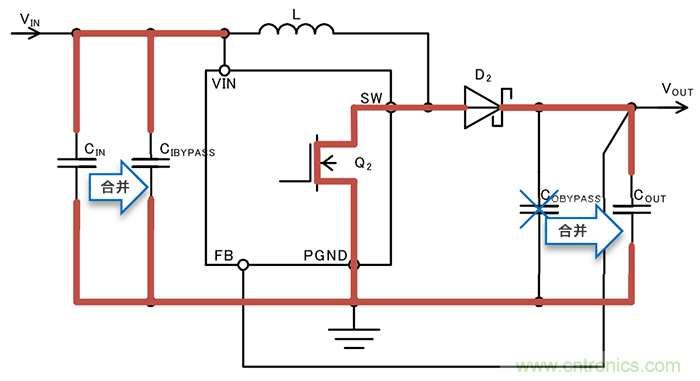

最后來看開關晶體管Q2 ON時和OFF時的電流差分(圖中紅線)。每當開關晶體管Q2從OFF變?yōu)镺N、從ON變?yōu)镺FF時,紅線所示路徑的電流就會急劇變化。由于該系統的變化非常劇烈而出現含有很多諧波的波形。這種差分系統的布局是PCB布局的關鍵,需要格外注意。
關鍵要點:
?進行PCB布局設計時,了解電路的電流路徑和特性是非常重要的(不僅局限于升壓型DC/DC轉換器)。
?ON和OFF時的電流差分系統在PCB板布局中非常重要,需要格外注意(不僅局限于升壓型DC/DC轉換器)。
