【導讀】電動玩具、POS打印機、視頻安防攝像頭、辦公自動化設備、游戲機、機器人，這些看似不相關的現代電子產品都有著共同的運動中樞：電機以及電機驅動電路。圣邦微電子推出的SGM42600及SGM42609正是適用于這類應用的高性能直流集成型電機驅動器。
直流電機通常由定子和轉子兩大部分組成。直流電機運行時靜止不動的部分稱為定子，定子的主要作用是產生磁場。運行時轉動的部分稱為轉子，主要作用是產生電磁轉矩和感應電動勢，是直流電機進行能量轉換的樞紐，所以通常又稱為電樞。電樞電阻很小，導致直接啟動時啟動電流會很大，通常可達到額定電流的10~20倍。過大的啟動電流會使供電網絡電壓下降過多，影響其它電路的正常工作；使電動機的換向惡化，甚至燒壞電動機；同時過大的沖擊轉矩會損壞電樞繞組和傳動機構。因此，除容量很小的電動機以外，一般不允許直接啟動，電機驅動器則可以提供很好的啟動控制。
SGM42600/ SGM42609為任性操作提供保障。
除具有集成型電機驅動器更高性能、更好保護、更省布板面積以及簡化設計等優點外，圣邦微電子推出的SGM42609和SGM42600產品還具有同類型產品更高的工作電壓，為系統安全提供更多保障。

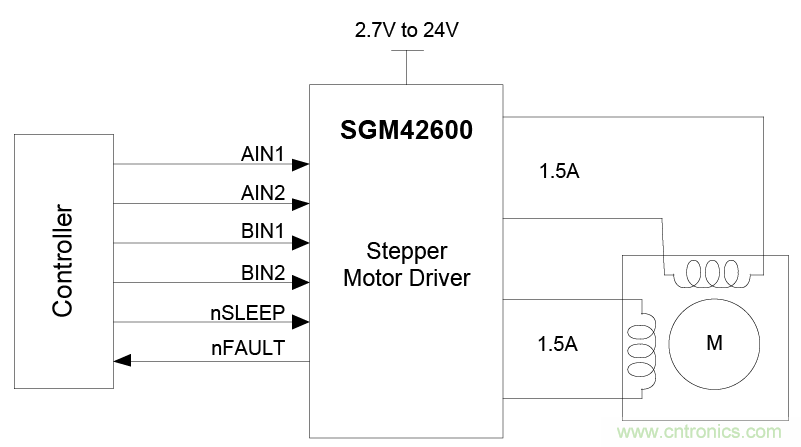

圖1 SGM42600應用電路圖

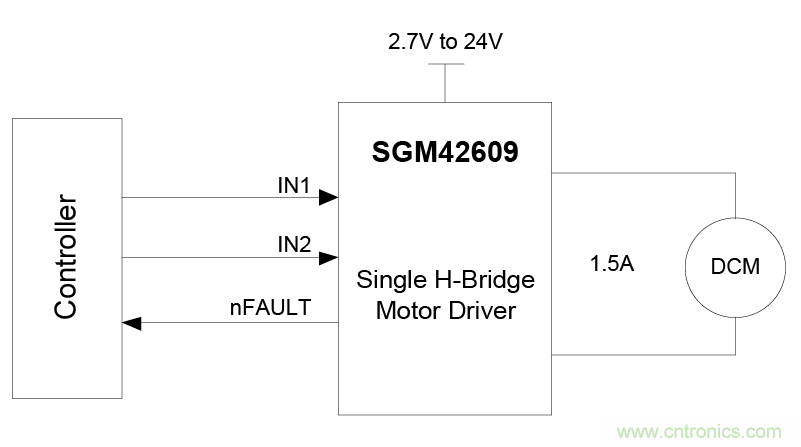

圖2 SGM42609應用電路圖
表1 H橋控制邏輯
SGM42609/ SGM42600的應用
● POS打印機
● 視頻安防攝像頭
● 閥門控制電機
● 智能鎖
● 機器人
SGM42609/ SGM42600的特性
● 單/雙H橋式電流控制電機驅動器
○ SGM42609可驅動一部直流電機
○ SGM42600可驅動兩部直流電機或一部步進電機
○ 寬輸入電壓范圍：2.7V到24V
○ 輸出電流：每個H橋1.5A RMS, 2A Peak電流
○ HS+LS MOSFET導通電阻：410m? (at VCC=5V, TA=+25℃)
● PMW繞組電流調節/電流限制
● 低功耗休眠模式
● 過電流、熱保護等保護功能
● 支持-40℃到+125℃操作溫度范圍
