“馴服”振蕩——電容性負載問題

發布時間:2020-04-16 來源:Bruce Trump 責任編輯:wenwei

【導讀】鑒于反饋通路中相移(或者稱作延遲)引起的諸多問題,我們一直在追求運算放大器的穩定性。通過上周的討論我們知道,電容性負載穩定性是一個棘手的問題。如果您才剛剛接觸我們的討論,那么您應該首先閱讀前兩篇博客文章《振蕩原因》和《“馴服”振蕩》。

 “麻煩制造者”運算放大器開環輸出電阻 (Ro),實際并非運算放大器內部的一個電阻器。它是一個依賴于運算放大器內部電路的等效電阻。如果不改變運算放大器,也就不可能改變這種電阻。CL 為負載電容。如果您想驅動某個 CL,您就會受困于 Ro 和 CL 形成的極點頻率。G=1 時 20MHz 運算放大器的反饋環路內部 1.8MHz 極點頻率便會帶來問題。請查看圖 1。

“馴服”振蕩——電容性負載問題

對于這個問題,有一種常見解決方案—調慢放大器響應速度。想想看,環路具有固定的延遲,其來自 Ro 和 CL。為了適應這種延遲,放大器必須更慢地響應,這樣它才不至于超過去,錯過希望獲得的終值。

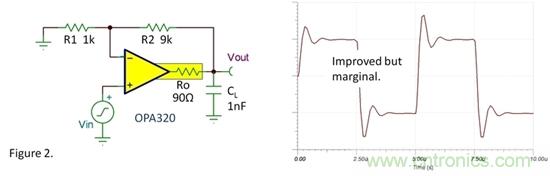

減速的一種好辦法是,將運算放大器放置在更高的增益中。高增益降低了閉環放大器的帶寬。圖 2 顯示了驅動相同 1nF 負載但增益為 10 的 OPA320,其小步進值的響應性能得到極大提高,但仍然很小。將增益增加到 25 甚至更大,似乎相當好。

“馴服”振蕩——電容性負載問題

但是另一個問題出現了。圖 3 增益仍為 10,但增加了 Cc,其將速度又降低了 1 位。Cc 過小時,響應看起來更像圖 2。Cc 過大時,可能出現問題,其看起來更像圖 1。

“馴服”振蕩——電容性負載問題

恰到好處地補償,可解決“靠近速率”問題——波特圖分析。這已經超出一篇博客文章所能討論的范圍了,因此我只能試著給您一些建議。在解決這些問題時,可以借助于您的直覺,但是如果您提高補償操作的能力水平,那么就需要向波特先生(波特圖)請教了。
