放大器建模為模擬濾波器可提高SPICE仿真速度

發(fā)布時間:2020-04-07 來源:David Karpaty 責任編輯:wenwei

【導讀】放大器的仿真模型通常是利用電阻、電容、晶體管、二極管、獨立和非獨立的信號源以及其它模擬元件來實現的。一種替代方法是使用放大器行為的二階近似(拉普拉斯轉換),這可加快仿真速度并將仿真代碼減少到三行。

然而,對于高帶寬放大器,采用s域傳遞函數的時域仿真可能非常慢,因為仿真器必須首先計算逆變換,然后利用輸入信號對其進行卷積。帶寬越高,則確定時域函數所需的采樣頻率也越高,這將導致卷積計算更加困難,進而減慢時域仿真速度。

本文進一步完善了上述方法,將二階近似合成為模擬濾波器,而不是 s域傳遞函數,從而大大提高時域仿真速度,特別是對于高帶寬放大器。

二階傳遞函數

放大器仿真模型的二階傳遞函數可以利用Sallen-Key濾波器拓撲實現,它需要兩個電阻、兩個電容和一個壓控電流源;或者利用多反饋(MFB)濾波器拓撲實現,它需要三個電阻、兩個電容和一個壓控電流源。這兩種拓撲給出的結果應相同,但Sallen-Key拓撲更易于設計,而MFB拓撲則具有更好的高頻響應性能,可能更適合可編程增益放大器,因為它更容易切換到不同的電阻值。

首先,利用二階近似的標準形式為放大器的頻率和瞬態(tài)響應建模:

放大器建模為模擬濾波器可提高SPICE仿真速度

圖1顯示了如何轉換到Sallen-Key和多反饋拓撲。

放大器建模為模擬濾波器可提高SPICE仿真速度
圖1. 濾波器拓撲結構

放大器的自然無阻尼頻率ωn等于濾波器的轉折頻率 ωc,放大器的阻尼比ζ 則等于 ½乘以濾波器品質因素Q 的倒數。對于雙極點濾波器, Q 表示極點到jω軸的徑向距離;Q 值越大,則說明極點離 jω軸越近。對于放大器,阻尼比越大,則峰化越低。這些關系為 s域 (s = jω) 傳遞函數與模擬濾波器電路提供了有用的等效轉換途徑。

放大器建模為模擬濾波器可提高SPICE仿真速度

設計示例:5倍增益放大器

該設計主要包括三步:首先,測量放大器的過沖(Mp) 和建立時間 (ts)。其次,利用這些測量結果計算放大器傳遞函數的二階近似。最后,將該傳遞函數轉換為模擬濾波器拓撲以產生放大器的SPICE模型。

放大器建模為模擬濾波器可提高SPICE仿真速度
圖2. 5倍增益放大器

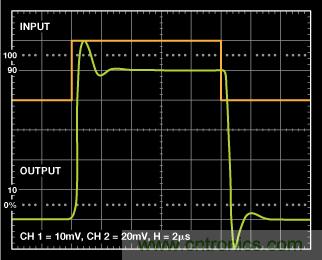

例如,利用Sallen-Key和MFB兩種拓撲仿真一款5倍增益放大器。從圖2可知,過沖(Mp) 約為22%,2%建立時間則約為2.18 μs。阻尼比ζ計算如下:

放大器建模為模擬濾波器可提高SPICE仿真速度

重排各項以求解ζ:

放大器建模為模擬濾波器可提高SPICE仿真速度

接下來,利用建立時間計算自然無阻尼頻率(單位為弧度/秒)。

放大器建模為模擬濾波器可提高SPICE仿真速度

對于階躍輸入,傳遞函數分母中的 s2 和 s 項(弧度/秒)通過下式計算:

放大器建模為模擬濾波器可提高SPICE仿真速度


放大器建模為模擬濾波器可提高SPICE仿真速度

單位增益?zhèn)鬟f函數即變?yōu)椋?/div>

放大器建模為模擬濾波器可提高SPICE仿真速度

將階躍函數乘以5便得到5倍增益放大器的最終傳遞函數:

放大器建模為模擬濾波器可提高SPICE仿真速度

下面的網絡列表模擬5倍增益放大器傳遞函數的拉普拉斯變換。轉換為濾波器拓撲之前,最好運行仿真以驗證拉普拉斯變換,并根據需要延長或縮短建立時間以調整帶寬。

***GAIN_OF_5 TRANSFER FUNCTION***

.SUBCKT SECOND_ORDER +IN –IN OUT

E1 OUT 0 LAPLACE {V(+IN) – V(–IN)} = {89.371E12 / (S^2 + 3.670E6*S + 17.874E12)}

.END

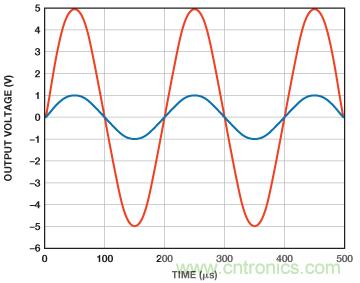

圖3所示為時域的仿真結果。圖4所示為頻域的仿真結果。

放大器建模為模擬濾波器可提高SPICE仿真速度
圖3. 5倍增益放大器:時域仿真結果

放大器建模為模擬濾波器可提高SPICE仿真速度
圖4. 5倍增益放大器:頻域仿真結果

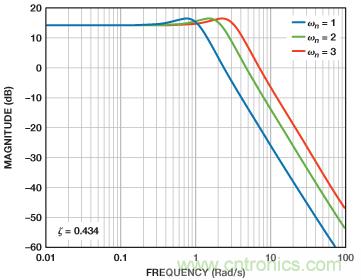

脈沖響應的峰化使得我們可以輕松保持恒定的阻尼比,同時可改變建立時間以調整帶寬。這將改變復數共軛極點對相對于實軸的角度,改變量等于阻尼比的反余弦值,如圖5所示??s短建立時間會增加帶寬,延長建立時間則會減少帶寬。只要阻尼比保持不變且僅調整建立時間,則峰化和增益不受影響,如圖6所示。

放大器建模為模擬濾波器可提高SPICE仿真速度
圖5. 5倍增益?zhèn)鬟f函數的復數共軛極點對

放大器建模為模擬濾波器可提高SPICE仿真速度
圖6. 建立時間調整與帶寬的關系

一旦傳遞函數與實際放大器的特性一致,就可以將其轉換為濾波器拓撲。本例將使用Sallen-Key和MFB兩種拓撲。

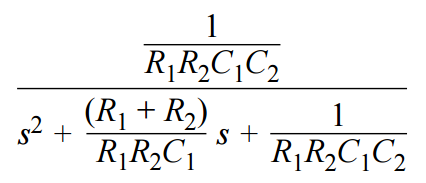

首先,利用單位增益Sallen-Key拓撲的正則形式將傳遞函數轉換為電阻和電容值。

放大器建模為模擬濾波器可提高SPICE仿真速度

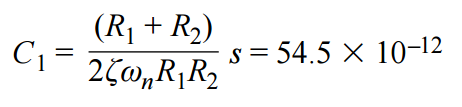

根據 s項可以計算 C1

放大器建模為模擬濾波器可提高SPICE仿真速度

選擇易于獲得的電阻值,例如R1和R2均為10 kΩ,然后計算C1。

放大器建模為模擬濾波器可提高SPICE仿真速度

利用轉折頻率的關系式求解C2。

放大器建模為模擬濾波器可提高SPICE仿真速度

相應的網絡列表如下文所示,Sallen-Key電路則如圖7所示。E1乘以階躍函數以獲得5倍增益。Ro提供2 Ω輸出阻抗。 G1 是增益為 120 dB的VCCS。 E2為差分輸入模塊。頻率與增益的仿真與采用拉普拉斯變換的仿真完全相同。

.SUBCKT SALLEN_KEY +IN –IN OUT

R1 1 4 10E3

R2 5 1 10E3

C2 5 0 10.27E–12

C1 2 1 54.5E–12

G1 0 2 5 2 1E6

E2 4 0 +IN –IN 1

E1 3 0 2 0 5

RO OUT 3 2

.END

放大器建模為模擬濾波器可提高SPICE仿真速度
圖7. 采用Sallen-Key濾波器的5倍增益放大器仿真電路

接下來,利用MFB拓撲的標準形式將傳遞函數轉換為電阻和電容值。

放大器建模為模擬濾波器可提高SPICE仿真速度

從計算R2開始轉換。為此,可以將傳遞函數改寫為以下更為通用的形式:

放大器建模為模擬濾波器可提高SPICE仿真速度

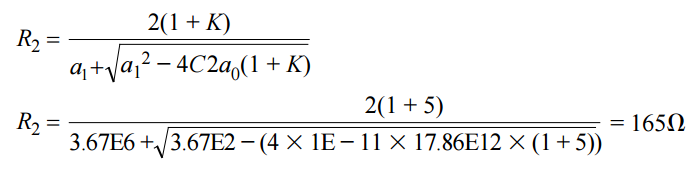

設置 C1 = 10 nF,然后選擇C2 ,使得根號下的量為正數。為方便起見,選擇C2 為 10 pF。代入已知值 C2 = 10 pF、 a1 = 3.67E6、K = 5、 a0 = 17.86E12 ,計算R2值:

放大器建模為模擬濾波器可提高SPICE仿真速度

R1 的值很容易計算,等于 R2/K = R2/5 = 33。根據標準多項式系數可求解 R3。代入a0、R2和 C2 的已知值可得:

放大器建模為模擬濾波器可提高SPICE仿真速度

最后,驗證元件比是否正確,即代入a0、R2、 R3、增益K和 C2 (從s 項求得)的已知值時,C1 應等于10 nF。

放大器建模為模擬濾波器可提高SPICE仿真速度

得出元件值后,再代入方程式中,驗證多項式系數在數學上是否正確。利用電子表格計算器就能輕松完成這項工作。所示的元件值是可以用于最終SPICE模型的實際值。實際應用中,應確保最小電容值不低于10 pF。

5倍增益放大器的網絡列表如下文所示,模型則如圖8所示。G1是開環(huán)增益為120 dB的VCCS(壓控電流源)。注意,如果使用電阻、電容、二極管和非獨立源,所需的元件數將多得多

.SUBCKT MFB +IN –IN OUT

***VCCS – 120 dB OPEN_LOOP_GAIN***

G1 0 7 0 6 1E6

R1 4 3 330

R3 6 4 34K

C2 7 6 1P

C1 0 4 1N

R2 7 4 1.65K

E2 3 0 +IN –IN 1

E1 9 0 7 0 –1

***OUTPUT_IMPEDANCE RO = 2 Ω***

RO OUT 9 2

.END


放大器建模為模擬濾波器可提高SPICE仿真速度
圖8. 采用MFB濾波器的5倍增益放大器仿真電路

設計示例:10倍增益放大器

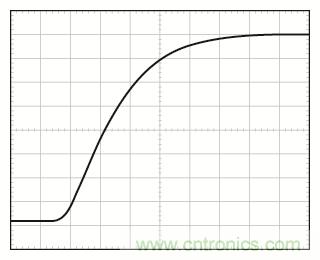

在第二個示例中,考慮一個無過沖10倍增益放大器的脈沖響應,如圖9所示。建立時間約為7 μs。由于無過沖,脈沖響應可以近似為具有臨界阻尼, ζ ≈ 0.935 (Mp = 0.025%)。

放大器建模為模擬濾波器可提高SPICE仿真速度
圖9. 無過沖10倍增益放大器

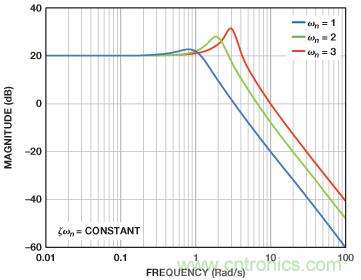

在無過沖的情況下,很容易保持恒定的建立時間,并調整阻尼比以模擬正確的帶寬和峰化。圖10顯示了極點如何隨阻尼比而變化,與此同時建立時間保持不變。圖11顯示了頻率響應的變化情況。

放大器建模為模擬濾波器可提高SPICE仿真速度
圖10. 不同阻尼比對應的極點位置,建立時間保持不變

放大器建模為模擬濾波器可提高SPICE仿真速度
圖11. 不同阻尼比對應的頻率響應,建立時間保持不變

***AD8208 PREAMPLIFIER_TRANSFER_FUNCTION (GAIN = 20 dB)***

.SUBCKT PREAMPLIFIER_GAIN_10 +IN –IN OUT

E1 OUT 0 LAPLACE {V(+IN)–V(–IN)} = {3.734E12 / (S^2 + 1.143E6*S + 373.379E9)}

.END

為求得單位增益拓撲的電阻和電容值,請像前面一樣選擇R1 = R2 = 10 kΩ 。利用與5倍增益放大器示例相同的方法計算電容值:

放大器建模為模擬濾波器可提高SPICE仿真速度

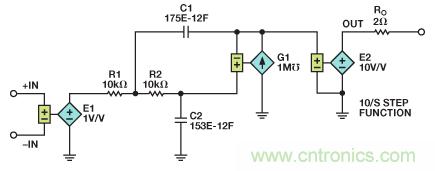

網絡列表如下文所示,Sallen-Key仿真電路模型則如圖12所示。E2是一個10倍增益模塊,與一個2 Ω輸出阻抗一起置于輸出級。E2將單位增益?zhèn)鬟f函數放大10倍。拉普拉斯變換和Sallen-Key網絡列表產生的仿真相同,如圖13所示。

***AD8208 PREAMPLIFIER_TRANSFER_FUNCTION (GAIN = 20 dB)***

.SUBCKT AMPLIFIER_GAIN_10_SALLEN_KEY +IN –IN OUT

R1 1 4 10E3

R2 5 1 10E3

C2 5 0 153E–12

C1 2 1 175E–12

G1 0 2 5 2 1E6

E2 4 0 +IN –IN 10

E1 3 0 2 0 1

RO OUT 3 2

.END

放大器建模為模擬濾波器可提高SPICE仿真速度
圖12. 采用Sallen-Key濾波器的10倍增益放大器仿真電路


放大器建模為模擬濾波器可提高SPICE仿真速度
圖13. 采用Sallen-Key濾波器的10倍增益放大器的頻域仿真

利用MFB拓撲可以進行相似的推導。網絡列表如下文所示,仿真模型則如圖14所示。

***AD8208 PREAMPLIFIER_TRANSFER_FUNCTION (GAIN = 20 dB)***

.SUBCKT 8208_MFB +IN –IN OUT

***G1 = VCCS WITH 120 dB OPEN_LOOP_GAIN***

G1 0 7 0 6 1E6

R1 4 3 994.7

R2 7 4 9.95K

R3 6 4 26.93K

C1 0 4 1N

C2 7 6 10P

EIN_STAGE 3 0 +IN –IN 1

***E2 = OUTPUT BUFFER***

E2 9 0 7 0 1

***OUTPUT RESISTANCE = 2 Ω***

RO OUT 9 2

.END

放大器建模為模擬濾波器可提高SPICE仿真速度
圖14. 采用MFB濾波器的10倍增益放大器仿真電路

結束語

對于高帶寬放大器,與利用s域(拉普拉斯變換)傳遞函數相比,利用模擬元件構建SPICE模型能夠提供快得多的時域仿真。Sallen-Key和MFB低通濾波器拓撲提供了一種將s域傳遞函數轉換為電阻、電容和壓控電流源的方法。

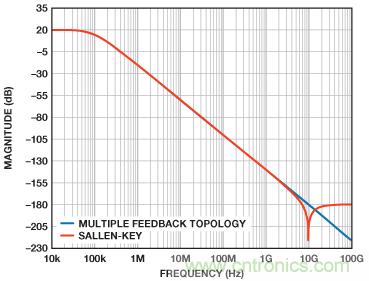

MFB拓撲的非理想操作來源于 C1 和 C2 在高頻時表現為相對于電阻R1、 R2和R3的阻抗短路。同樣,Sallen-Key拓撲的非理想操作來源于C1 和 C2 在高頻時表現為相對于電阻 R1 和 R2的阻抗短路。這兩種拓撲的對比如圖15所示。

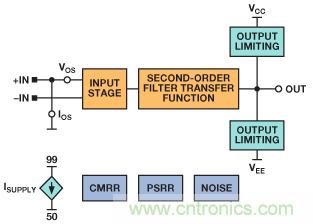

現有常用于CMRR、PSRR、失調電壓、電源電流、頻譜噪聲、輸入/輸出限幅及其它參數的電路可以與該模型合并,如圖16所示。

放大器建模為模擬濾波器可提高SPICE仿真速度
圖15. Sallen-Key和MFB拓撲的波特圖

放大器建模為模擬濾波器可提高SPICE仿真速度
圖16. 包括誤差項的完整SPICE放大器模型

參考電路

Karpaty, David. “Create Spice Amplifier Models Using Second-Order Approximations.” Electronic Design, September 22, 2010.
