成對差分走線的長度須相同
此規則源自這一事實：差分接收器檢測正負信號跨過彼此的點，即交越點。因此，信號須同時到達接收器才能正常工作。
差分對內的走線布線須彼此靠近
如果一對中的相鄰線路之間的距離大于電介質厚度的2倍，則其間的耦合會很小。此規則也是基于差分信號相等但相反這一事實，如果外部噪聲同等地干擾兩個信號，則其影響會互相抵消。同樣，如果走線并排布線，則差分信號在相鄰導線中引起的任何干擾噪聲都會被抵消。
同一差分對內的走線間距在全長范圍內須保持不變
如果差分走線彼此靠近布線，它們將影響總阻抗。如果此間距在驅動器與接收器之間變化不定，則一路上會存在阻抗不匹配，導致反射。
差分對之間的間距應較寬
以使其間的串擾最小。
如果在同一層上使用銅皮鋪地，應加大從差分走線到銅皮鋪地之間的間隙
推薦最小間隙為走線寬度的3倍。

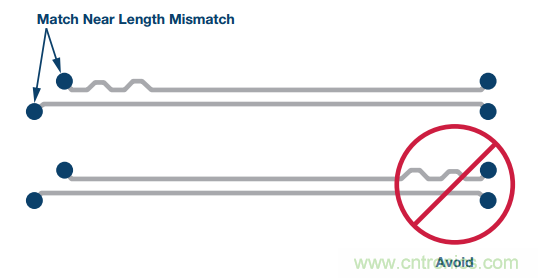

在靠近差分對內偏斜源處引入少量彎彎曲曲的校正
從而降低這種偏斜（參見圖1）。
圖1. 使用彎曲校正

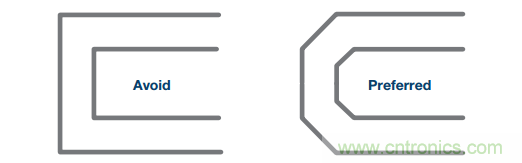

差分對布線時
應避免急轉彎（90°）（參見圖2）。
圖2. 避免90°彎曲

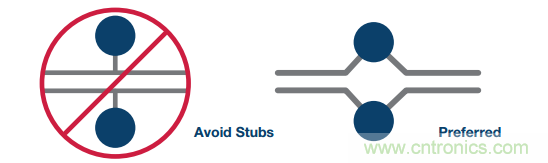

應使用對稱布線（參見圖3）。
圖3. 對稱布線指南

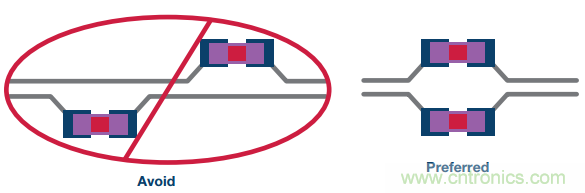

若需要測試點，應避免引入走線分支，而且測試點應對稱放置（參見圖4）。
圖4. 避免走線分支
就降低對濾波器元件值的要求，減少印刷電路板(PCB)上的調諧工作量而言，寄生電容和電感應盡可能小。
與濾波器設計中的電感設計值相比，寄生電感可能微不足道。寄生電容對差分IF濾波器更為重要。IF濾波器設計中的電容只有幾pF。如果寄生電容達到數十分之一pF，濾波器響應就會受到相當大的影響。為了防止寄生電容影響，一個良好的做法是避免差分布線區域和電源扼流圈下有任何接地或電源層。

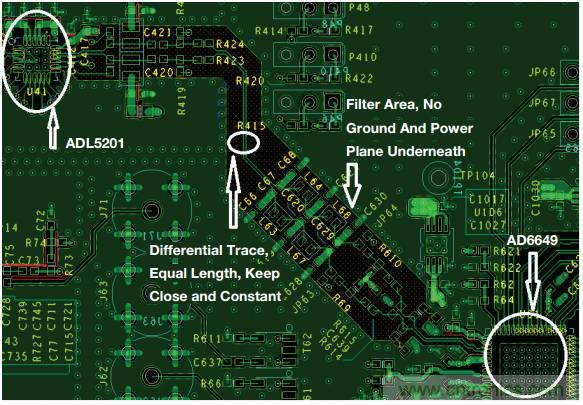

ADI接收器參考設計板（參見圖5）提供了差分濾波器PCB布局的一個示例。這顯示了ADL5201和AD6649之間有一個五階濾波器。AD6649是一款14位250 MHz流水線式ADC，具有非常好的SNR性能。
圖5.差分濾波器PCB布局設計示例
