【導讀】剛?cè)隕MC坑的很多小伙伴，在面對EMC問題，很多時候應該都會覺的無從下手，或者毫無頭緒。至此，為何不反過來從測試得出的數據進行推測分析，下面就列舉幾個常見的EMI輻射問題分析思路。
一 有規律的單支信號
有規律的單支信號，大部分都是時鐘信號。因為時鐘是一個穩定的單一頻率信號，所以在頻率上呈現為一根根的單支，且DB也不會太低，大多數時鐘超標的同時，它的倍頻也會呈現相應的狀態。

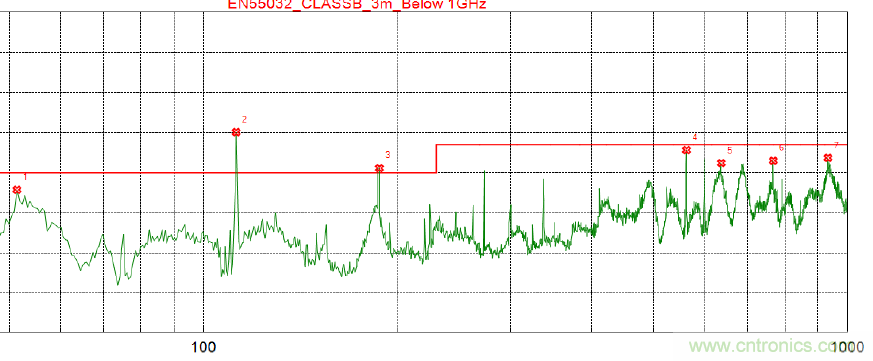

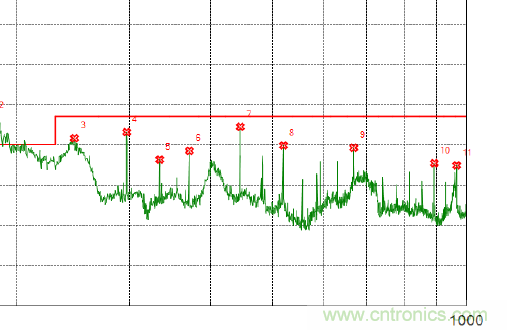

因此，在分析數據的時候，只要對比每個單支之間的差數，基本可以確定問題點。例如：48.15MHZ的時鐘問題！最后6號點和5號點的頻率是337.05 MHz與385.2 MHz[385.2-337.05=48.15],且第11號點為 963MHz=48.15MHz X 20。
在確定問題點后，再在原理圖上或者PCB圖上，找到相關時鐘信號，然后在電路板上用頻譜進行排查和確認，可以很快確定問題電路并進行改正。例如下圖就是利用頻譜在EUT上實測得到的頻譜圖，與上圖測試數據的點基本吻合。[143.58MHz=48.15MHz X 3]
對于此類問題可以采用展頻方法來進行改善，效果也是十分明顯。
二 低頻大波浪信號

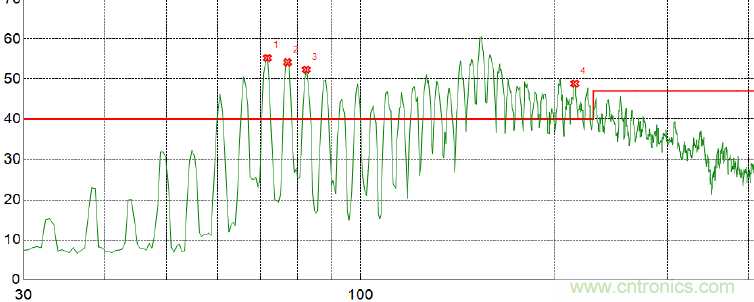

除開時鐘信號的單支問題外，常見的還有低頻大包絡，如上圖所示，這類低頻大包絡一般對應的是離散信號，也就是頻率變化范圍比較大，且頻率比較低的電路。綜合上述，一般都是低頻信號電路，例如電源電路。

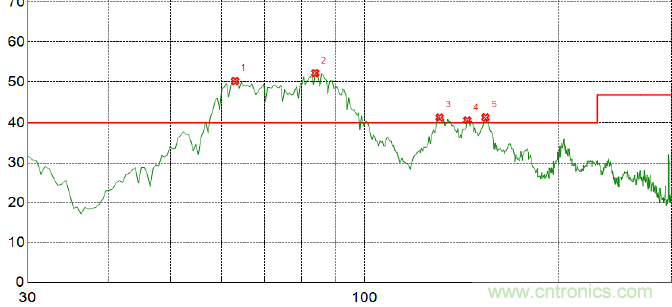

上圖是一開關電源在整機中的EMI測試數據圖，仔細觀察可以發現此圖中，“低頻”段的噪聲整體偏高，對電源模塊單獨進行測試，數據如下圖所示，兩圖的峰值線基本一直，所以可以鎖定問題點就是電源問題。
三 雜散無規律信號

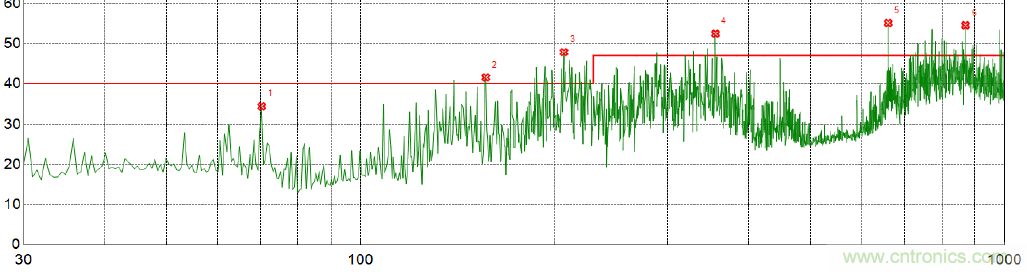

此外，還有一類波形，如上圖所示，雜亂無章，且整體DB都較高，比較常見的就有有刷電機產生的噪聲。這類問題比較難以直接下手，需要一步一步進行分析判斷。
此類現象主要是由于電機內部碳刷在不斷的換向拉弧所產生，整改手段比較常見的就是加電容電感，但是電容與電感的搭配使用也不能有效的抑制這類整體超標都很嚴重的波形。
在此基礎上，可以針對高頻部分再進行二級濾波，這里使用BDL進行二級濾波后，測試發現整體數據都有所下降。
四 整體底噪高

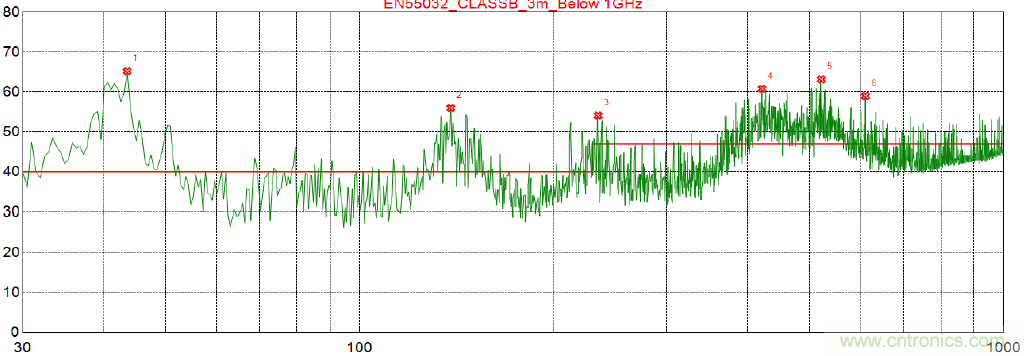

還有一類波形與電機波形很類似，數據卻沒有那么雜亂無章， 但是整體底噪都偏高。

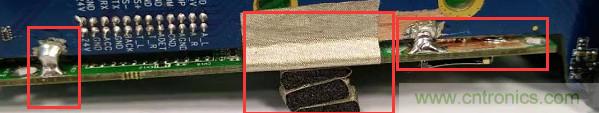

在對被測設備進行分析的時候發現兩個模塊僅有單點GND進行接觸，且板子本身跨度較大，對其進行多點接地后，測試發現數據有明顯下降！
為此面對EMC問題不要過于迷茫和畏懼，試著從結果進行逆向分析，一步一步的鎖定解決問題。在面對人生困難時，亦是如此，不要畏懼和退縮，一點一點的解決戰勝它。
