這幾種常用的電容你都了解嗎?
發布時間:2019-07-15 責任編輯:wenwei
【導讀】電解電容一般以鋁或鉭電解電容最為常見,電容里面的介質是液體電解質。它的特點是容量大,但是漏電大,對溫度敏感,穩定性差。常見的電解電容都是有正負極性的,但現在有少數廠家可以生產無極性的電解電容,只是應用的比較少。
根據制造電容的材料不同,常見的電容有下面幾種:

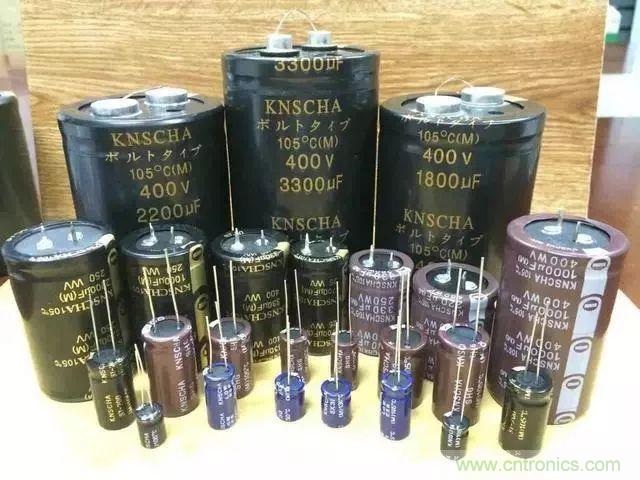

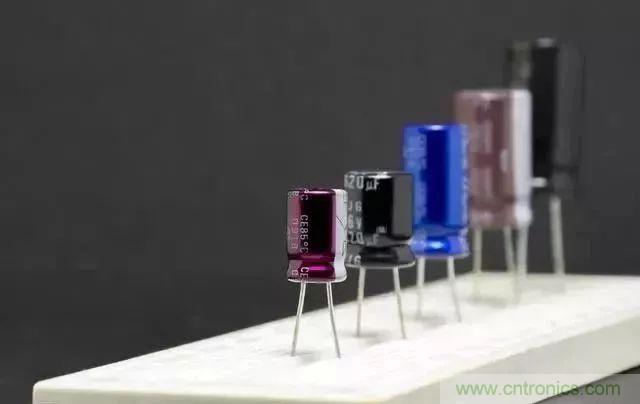

(1)電解電容
電解電容一般以鋁或鉭電解電容最為常見,電容里面的介質是液體電解質。它的特點是容量大,但是漏電大,對溫度敏感,穩定性差。常見的電解電容都是有正負極性的,但現在有少數廠家可以生產無極性的電解電容,只是應用的比較少。
電解電容適用于電源濾波或低頻電路中,使用時,正、負極不要接反,接反了是會爆炸的。在音響器材中或者工業控制器等電子產品中電解電容被廣泛使用。電解電容大多被使用在需要電容量很大的地方,例如主電源部分的濾波電容,除了濾波之外,并兼做儲存電能之用。電解電容有貼片和直插等不同的封裝。

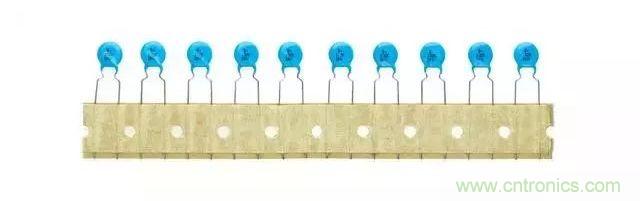

(2)瓷介電容
瓷介電容分為高頻瓷介和低頻瓷介兩種,它的耐高溫性能好,因?yàn)樗慕殡姵?shù)大,所以低頻瓷介電容體積小,但容量大。生產瓷介的原料比較豐富,所以價格也比較低。

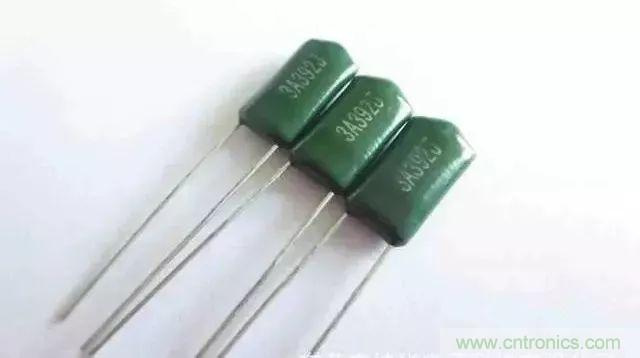

(3)滌綸電容
滌綸電容是用兩片金屬箔片卷成筒狀作電極,中間用滌綸作為介質,它介電常數高,體積小,容量大,一般用于旁路電容。

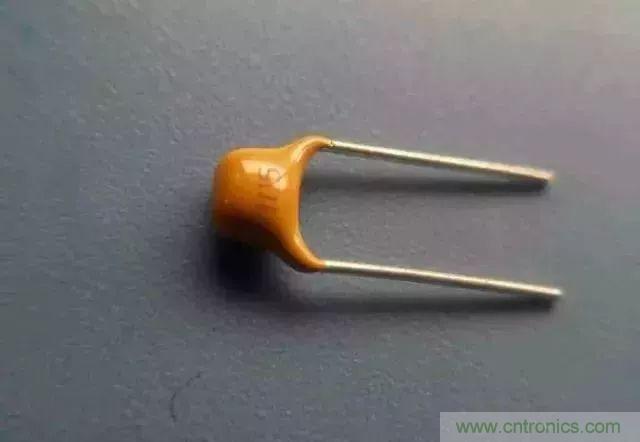

(4)獨石電容
獨石電容是一種陶瓷電容,溫度和頻率性能好,電容值比較穩定,但容量小,價格比較貴,一般用于要求比較高的電路中,高頻電路用的比較多。
(5)云母電容
云母電容,耐壓(250v-450v),容量小,很貴,體積大,介質損耗小、絕緣電阻大,溫度系數小,適用于高頻電路。

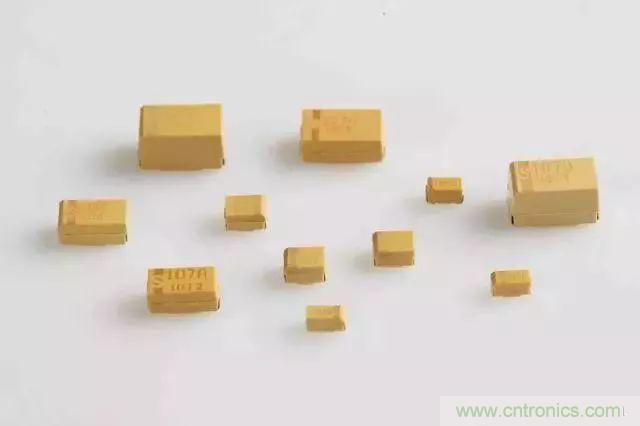

(6)鉭電容
鉭電容是用金屬鉭或者鈮做正極,用稀硫酸等配液做負極,特點是:體積小、容量大、性能穩定、壽命長、絕緣電阻大、溫度性能好,但是價格也比較高。一般用在要求較高的電路中。但是鉭電容在過高電壓導致失效時易出現冒煙失火的現象,所以使用時要慎重。

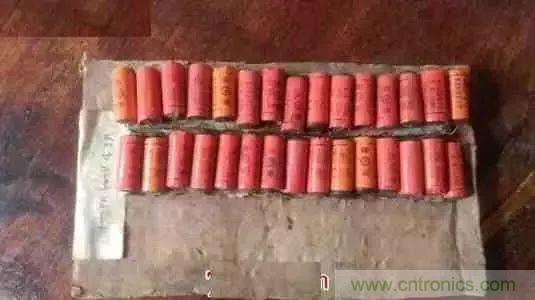

(7)紙介電容
紙介電容是用兩片金屬箔做電極,夾在極薄的電容紙中,卷成圓柱形或者扁柱形芯子,然后密封在金屬殼或者絕緣材料殼中制成。它的特點是體積較小,容量可以做得較大。但是固有電感和損耗比較大,適用于低頻電路。

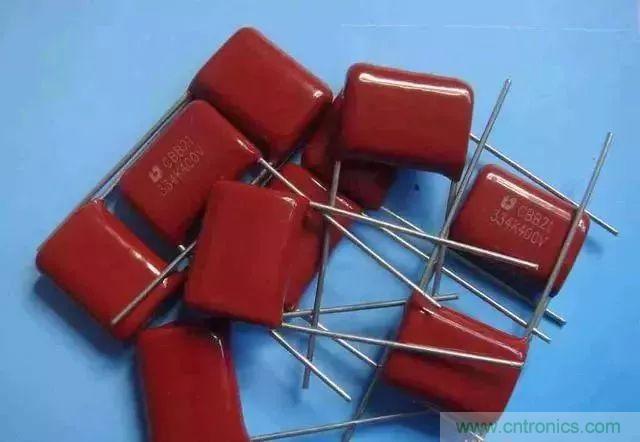

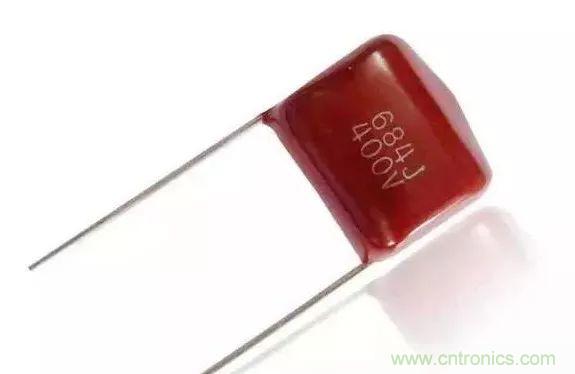

(8)薄膜電容
薄膜電容結構與紙介電容一樣,介質是滌綸或聚苯乙烯。如果介質是滌綸則就是我們上面提到的滌綸薄膜電容,而聚苯乙烯薄膜電容的介質損耗小,絕緣電阻高,但溫度系數大,可用于高頻電路。
在音響器材中薄膜電容使用的比較多,薄膜電容廣泛被使用在模擬信號交連、電源噪聲旁路(反交連)等地方。相比其他一般電容器來說,薄膜電容由于具有很多優良的特性,因此是一種性能優秀的電容器。它的主要特性如下:無極性、絕緣阻抗很高、頻率特性優異(頻率響應寬廣),而且介質損失很小。安規電容中的X電容一般就是薄膜電容。
本文轉載自:志博PCB
