【導讀】不知道大家看見過電阻沒有，小編大學主修的是電子信息工程學，電路手工課就是畫圖制版，那會兒小編才第一次見到電阻，一根細細的鐵絲中間一個光滑但不規則的圓柱，上面很多色環，就是靠色環才知道電阻的阻值，小編表示從來不記得怎么靠色環辨認電阻阻值，每次都要打開規則表對照著才能計算出來。不過小編今天想要和大家分享的不是這個形態的電阻，而是貼片電阻，畢竟這種傳統形態的電阻在組裝時很費時。
貼片電阻是金屬玻璃釉電阻器中的一種。是將金屬粉和玻璃釉粉混合，采用絲網印刷法印在基板上制成的電阻器。薄薄的一個小方片，體積小、耐潮濕、耐高溫、溫度系數小，非常適合現在自動化裝配的時代。小編之前就有見識過自動貼片機，刷刷兩下，十秒左右的功夫，一塊線路板上已經布滿大大小小的各種元器件，又快又省事。普通電阻是靠色環來辨識阻值，貼片電阻靠什么來辨識阻值呢？
國內貼片電阻的命名方法有兩個：5%精度的命名法（例如RS-05K102JT）和1%精度的命名法（例如RS-05K1002FT）
R —表示電阻
S —表示功率：0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 —表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

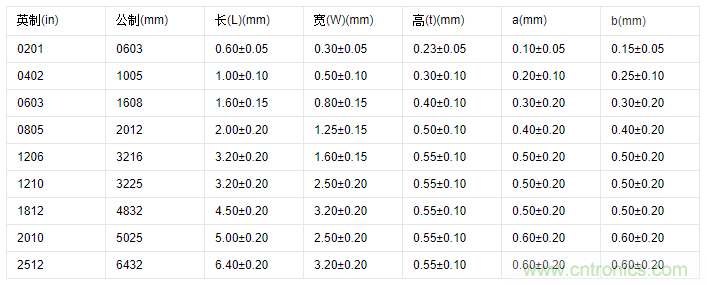

貼片電阻封裝尺寸表
K —表示溫度系數為100PPM。
102是5%精度阻值表示法：前兩位表示有效數字，第三位表示有多少個零，基本單位是Ω，102=1000Ω=1KΩ。
1002是1%阻值表示法：前三位表示有效數字，第四位表示有多少個零，基本單位是Ω，1002=10000Ω=10KΩ。
J —表示精度為5%、F——表示精度為1%。
T —表示編帶包裝。
貼片電阻阻值誤差精度有±1%、±2%、±5%、±10%精度，常規用的最多的是±1%和±5%。

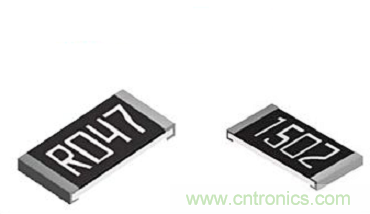

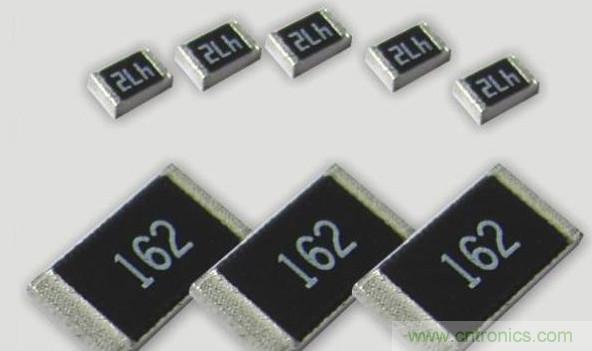

不過我們通常所見到的貼片電阻表面可沒有印刷這么長的數字和字母，一般只有3-4個數字或字母來表示，我們就是靠這幾個數字或字母才能辨識此貼片電阻的阻值，具體讀數方法如下。
1、E-24標注方法
E-24標注法有兩位有效數字，適用誤差精度為±2%（-G），±5%（-J），±10%（-K）的貼片電阻。
一般10歐姆以上的常用電阻阻值用三個數字表示，前兩位數字表示有效數字，最后一位數字表示有效數字后“0”的個數。例如103表示10000Ω，也就是10kΩ。
小于10歐姆的電阻的標注用R代表單位為歐姆的電阻小數點，用m代表單位為毫歐姆的電阻小數點，字母位置表示小數點所在位置。例如“2R1”表示2.1Ω，“R05”表示0.05歐姆，“4m7”表示4.7mΩ。
2、E-96標注方法
E-96標注法有三位有效數字，適用誤差精度為±1%（-F）的貼片電阻。
具體標注方法與上述E-24方法同理，只不過前三位表示有效數字，最后一位仍然表示有效數字后“0”的個數。例如“1502”表示15000Ω，即15kΩ。
小于10歐姆的電阻的標注用R代表單位為歐姆的電阻小數點，用m代表單位為毫歐姆的電阻小數點，字母位置表示小數點所在位置。例如“1R00”表示1.00Ω，“R200”表示0.200Ω，4.7mΩ則是用“4m70”表示。
與E-24標注法不同的是，E-96還有一種MulTIplier Code標注法：由兩位數字加一位字母表示，前兩位數字代表底數的代碼，具體數值可從MulTIplier Code表中查找，最后一位字母代表指數的代碼，具體數值也要從MulTIplier Code表中查找。這個方法相比上面兩種方法就復雜一些，不常用的人很難記住MulTIplier Code表。

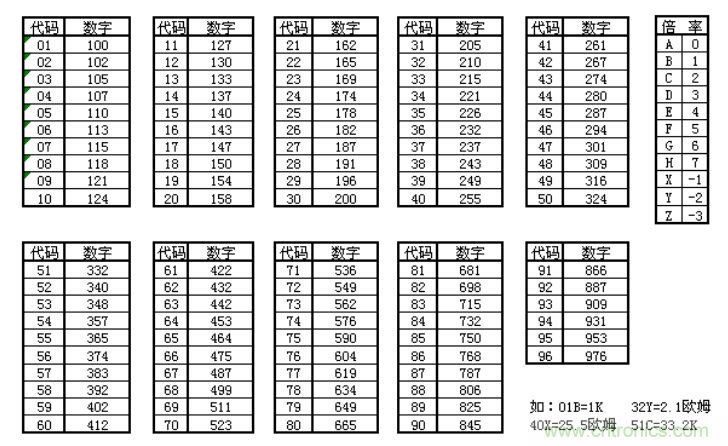

MulTIplier Code表
看完上述這些，大家是不是對貼片電阻的規格有了一定了解呢？下次家里有壞掉不用的電子設備，不妨拆開來看看，找找都有哪些貼片電阻吧！
