【導讀】華為在國內發布了P20、P20 Pro、以及華為Mate RS保時捷設計手機，配套的華為Mate RS保時捷設計專享快充無線充電器（CP85），支持10W快充，官方售價699RMB，它同時也是華為加入WPC（無線充電聯盟）以來正式發布的第一款的無線充電器。下面為大家?guī)聿鸾鈭蟾妗?/strong>
4月12日，華為在國內發布了P20、P20 Pro、以及華為Mate RS保時捷設計手機，其中華為Mate RS是華為首款支持無線充電的手機（功率10W），與此同時還發布了配套的華為Mate RS保時捷設計專享快充無線充電器（CP85），支持10W快充，官方售價699RMB，它同時也是華為加入WPC（無線充電聯盟）以來正式發布的第一款的無線充電器，并通過了Qi標準認證。下面為大家?guī)聿鸾鈭蟾妗?/div>
12
一、華為Mate RS保時捷版無線充電器開箱

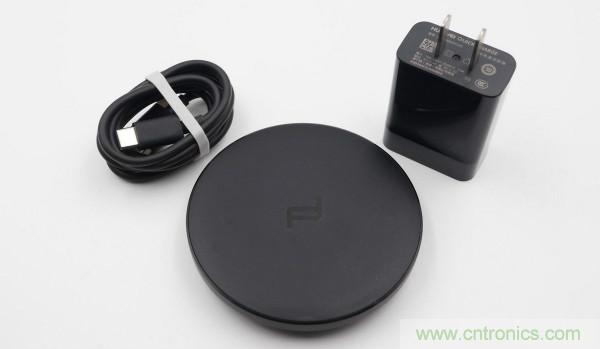

無線充電器采用線體分離式的設計，附贈了一個華為FCP快充充電器和一根Type-C充電線纜。
Type-C線纜支持5A電流傳輸，性能很不錯。
標配華為FCP快充充電頭，5V2A或者9V2A輸出，支持QC2.0和華為的FCP。型號：HW-059200CHQ，由賽爾康（貴港）有限公司制造。
這款無線充電器整體呈圓餅造型，正面采用防滑硅膠材質，正中間是華為保時捷設計的Logo。外圍邊角線經過高光倒角處理。
底部輸入口是Type-C的,也有一塊防滑硅膠材質的軟墊，上面印著信息的參數信息。產品名稱：華為快充無線充電器。產品型號CP85，華為技術有限公司制造，輸入5V/2A或9V/2A，有“qi”認證標志。
主體部分采用的是一體金屬機身，表面為磨砂+陽極氧化處理，手感細膩，同時也保證了良好的散熱性能。
二、華為Mate RS保時捷版無線充電器拆解。

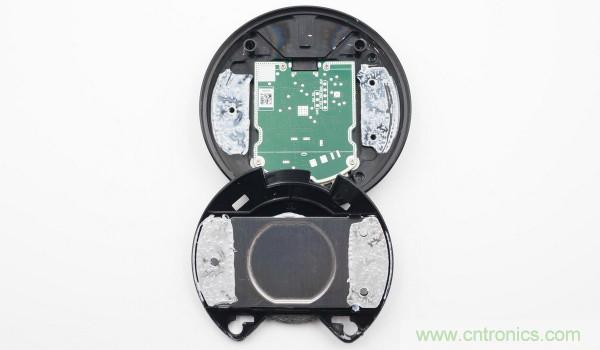

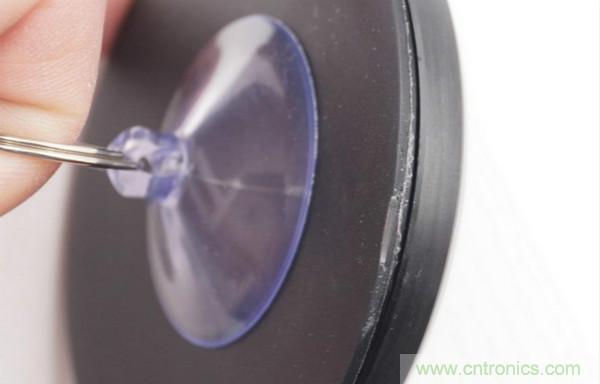

使用吸盤拉開面板，進行拆解。

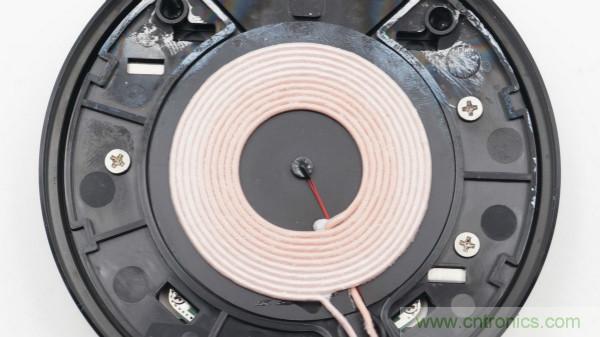

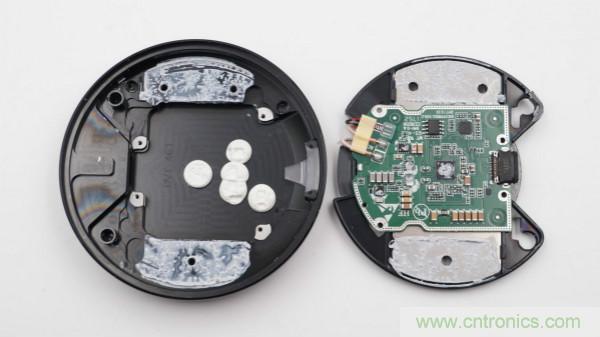

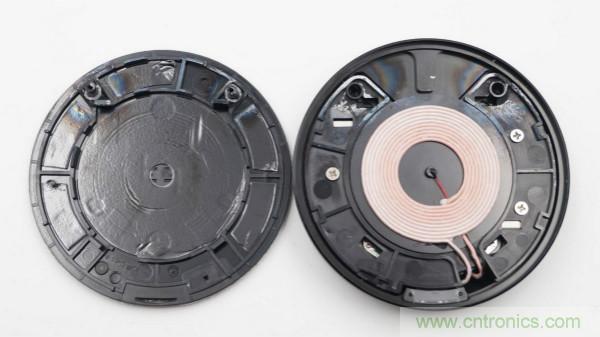

12線圈通過鋁板向外殼導熱。
電路板元件面也有硅膠輔助導熱，降低快速無線充電的溫升。

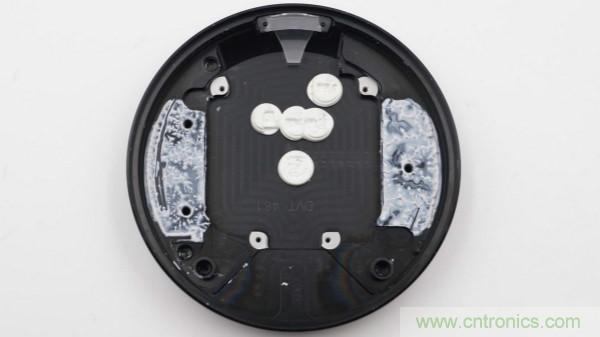

鋁合金底殼工藝精細。

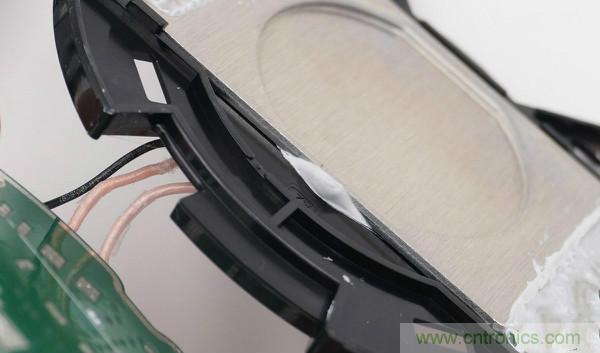

導磁片和散熱鋁板中間有導熱硅脂。

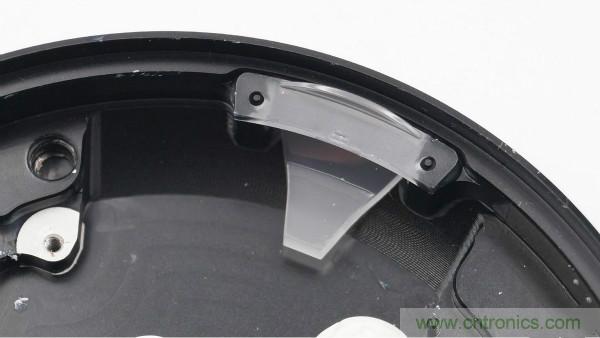

指示燈導光片。

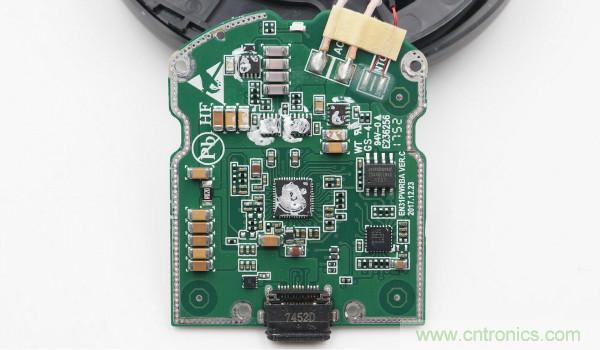

電路板正面，發熱較大的元件上面都有硅膠導熱。

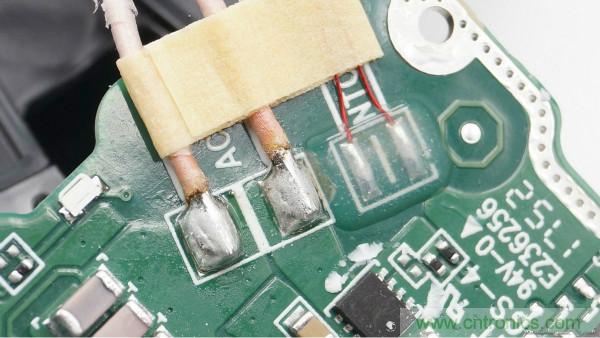

熱敏電阻的焊盤打膠固定，無線充電線圈的焊點看著很舒服。

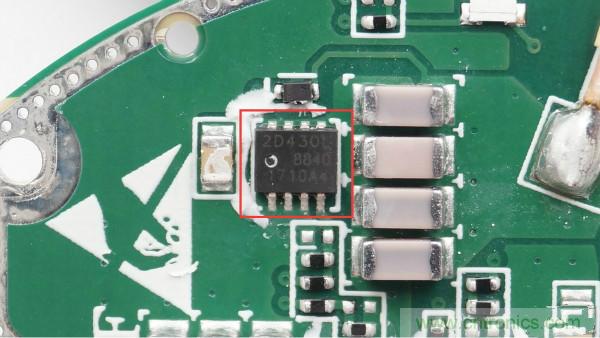

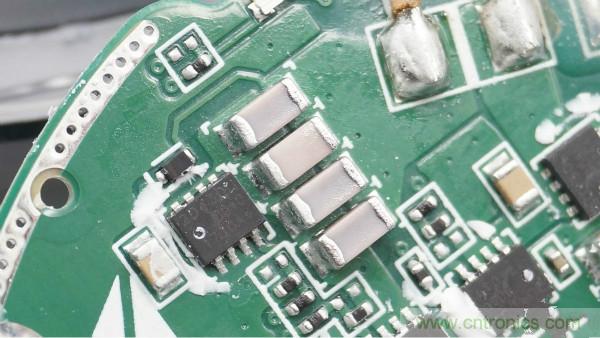

四顆NPO電容。

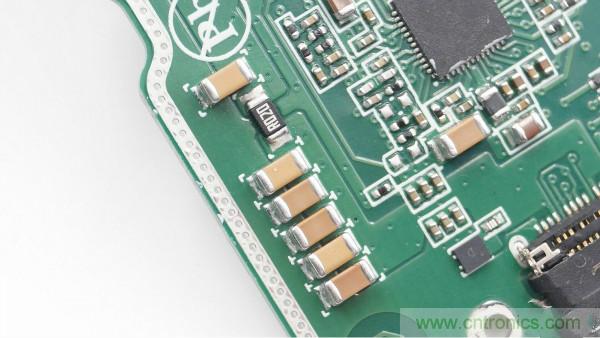

IDT方案特有的20mΩ采樣電阻，和1206封裝的MLCC，充電頭網了解到，無線充很少采用這么大體積的電容，看來華為是下了重本，應對大電流無線充電帶來的干擾。

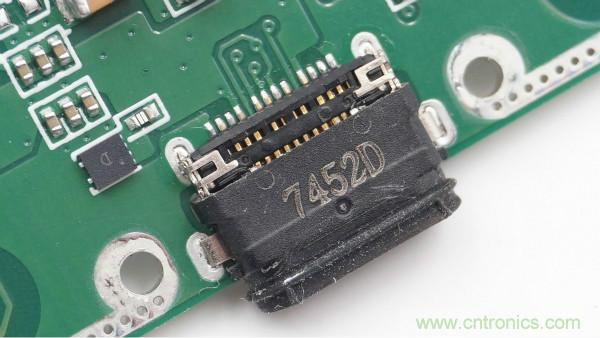

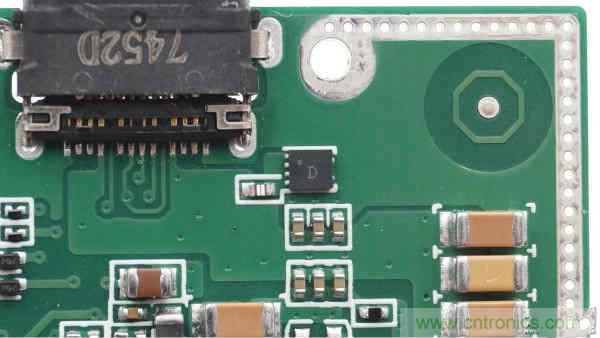

Type-C座子特寫，座子前面有防塵圈。
無線充電開關管，PSMN2R4，耐壓30V，2.4mΩ，邏輯電平驅動的NMOS。Nexperia安世半導體，由NXP獨立出來，專門提供分立器件、邏輯器件和MOSFET器件。

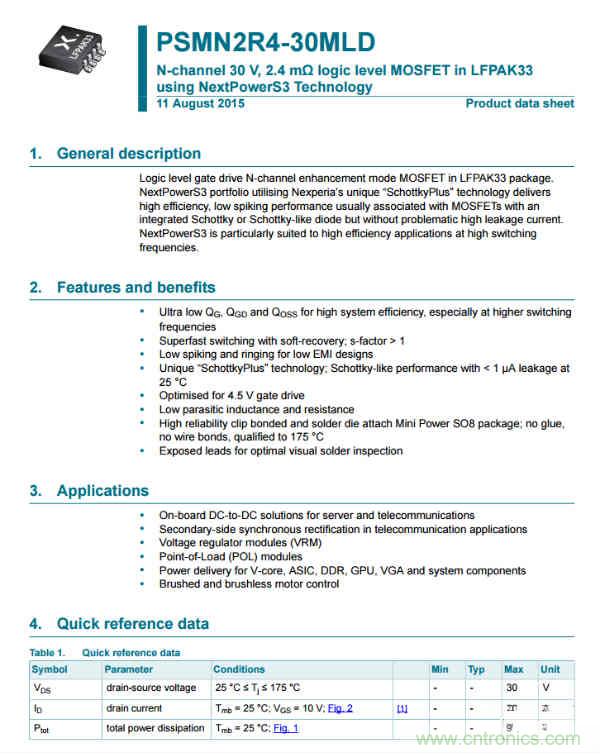

Nexperia安世半導體 PSMN2R4 詳細資料。

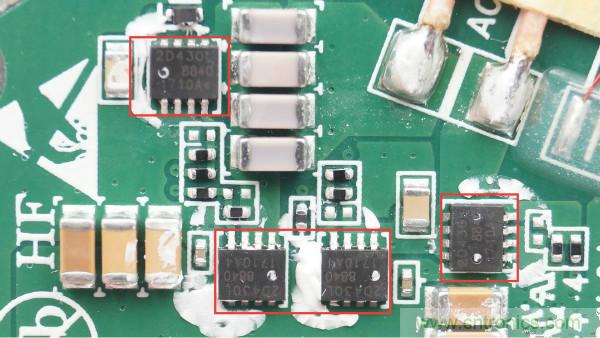

共計使用了四顆 PSMN2R4 MOS管組成H橋。

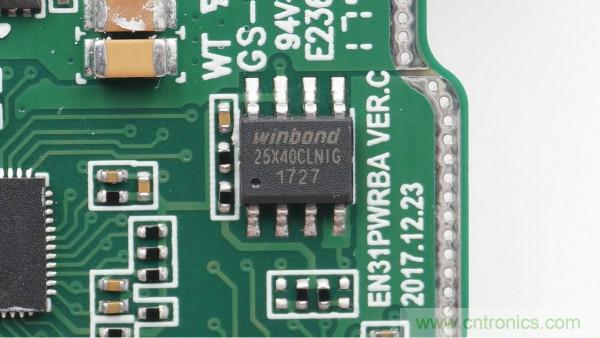

Winbond華邦 W25X40CL存儲器，4Mbit，工作電壓范圍2.3-3.6V，用來存儲IDTP9237配置。

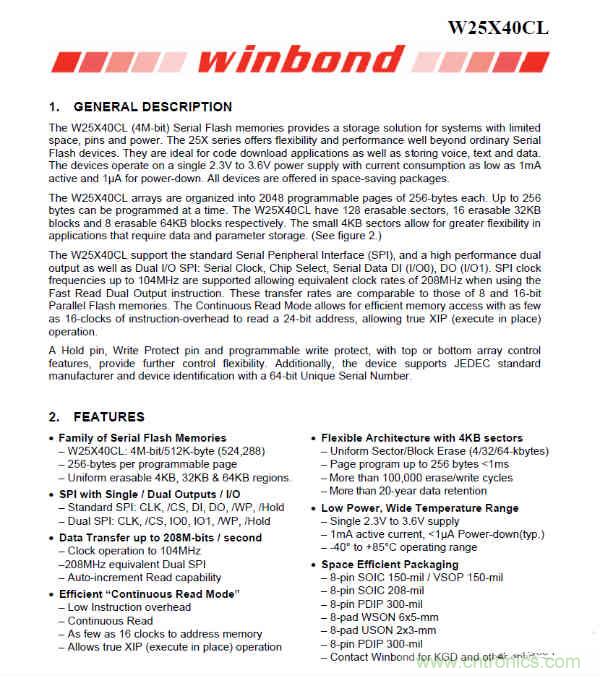

Winbond華邦 W25X40CL 詳細資料。

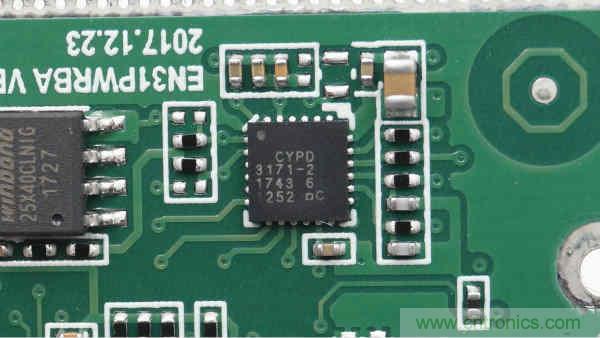

CYPRESS賽普拉斯 CYPD3171 CCG3PA 第三代產品。其內建ARM Cortex-M0處理器，64KB Flash 8KB SRAM，支持QC4.0，蘋果2.4A，三星AFC和BC1.2充電協議。

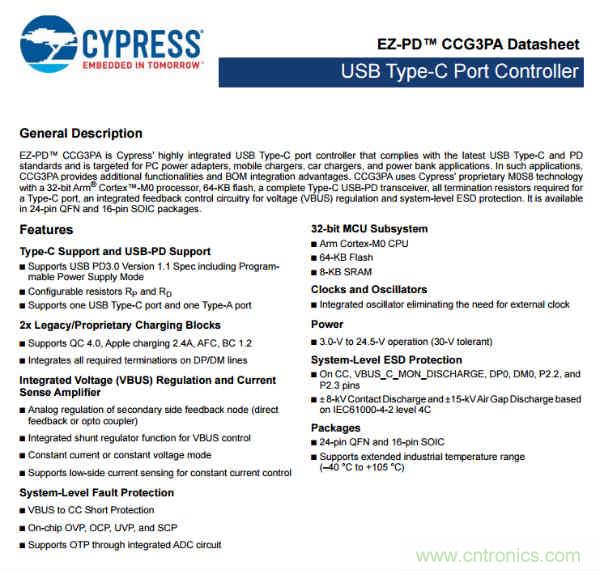

CYPRESS賽普拉斯 CCG3PA 產品資料。
CYPD3171可用于移動電源，其余三款產品只適合AC適配器產品。

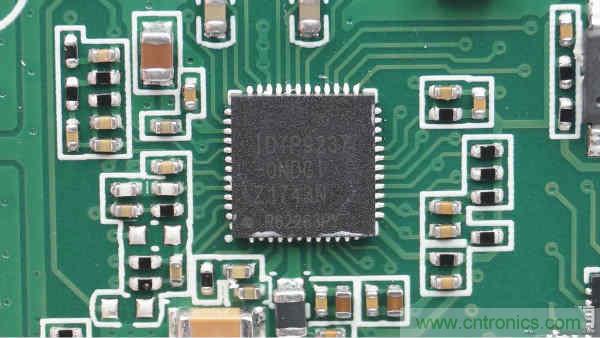

充電頭網發現，該產品采用的是美國IDT IDTP9237無線充電主控。
浪涌保護芯片。
全部拆解一覽。
拆解總結
這款產品采用美國IDT IDTP9237無線充電方案，為10W快速無線充電提供了保障。內部多處采用硅膠、鋁板等散熱方式，能有效防止溫升對無線充電功率的影響。還采用了行業內很少采用的大體積電容，以應對大電流干擾，誠意滿滿?？傮w來說，這款華為Mate RS保時捷版無線充電器內部設計合理，做工精湛，用料扎實，對得起保時捷設計的稱號。
