【導讀】在設計開關電源時，選型電解電容時其中紋波電流是一個很重要的指標，既要經過理論計算也要經過實際測量來保證電解電容的安全工作！
一、電解電容紋波電流及頻率測試方法！

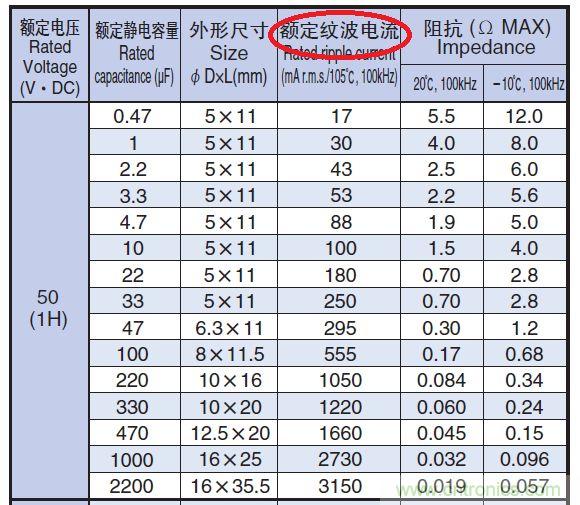

在設計開關電源時，選型電解電容時其中紋波電流是一個很重要的指標，既要經過理論計算也要經過實際測量來保證電解電容的安全工作！
1、電容紋波電流測試連接方法

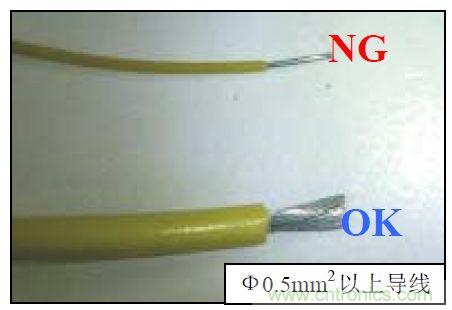

A.電容測試時使用的導線應選用橫截面面積0.5mm2(AWG20)以上的導線,如下圖:
B.將待測電容連接上導線時要將電容移動至基板的錫面?zhèn)?，利用A 或B 方法測定,此外,盡可能的將導線縮短。

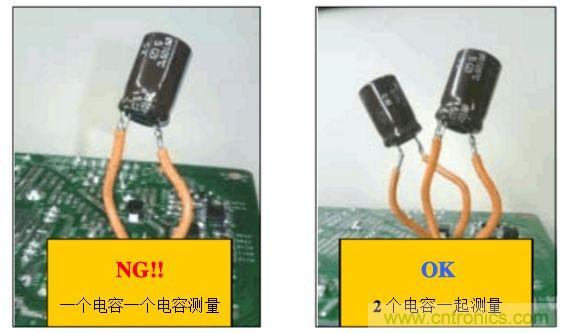

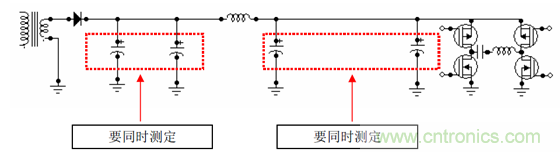

C．平滑COIL 前后連接上2 個以上的電解電容時，請同時連接上導線測量每個電容的紋波電流,如將導線一個一個連接起來測量的話，無法測出正確的電流值。如下圖:
紋波電流測試示波器調試方法
A．調試

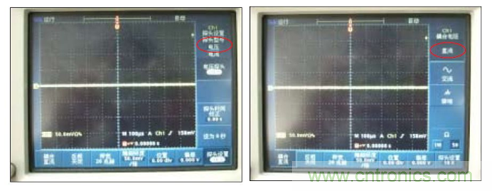

（1）選擇對應的測試通道，探頭設置為《電流》，選擇測量《耦合直流》檔位;
（2）將帶寬選為20MHz；

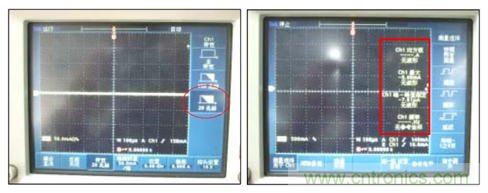

（3）調試示波器屏幕顯示測量值〈均方根〉、〈最大值〉、〈峰峰值〉、〈頻率〉四個測量項目。
如下：

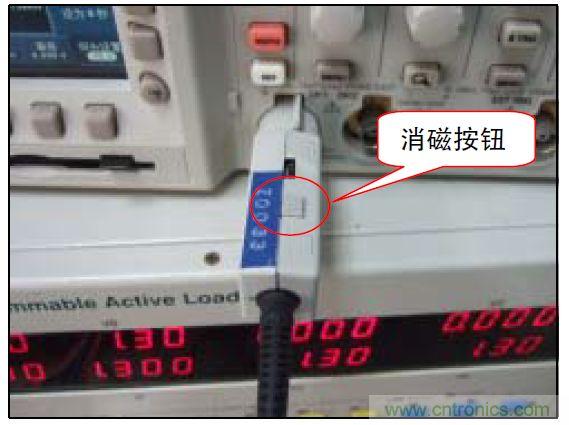

B．紋波電流測試前需對電流探頭進行消磁調試。如下：
電容紋波電流測試
A.將電流探頭夾持待測電解電容正極PIN 腳，并且注意探頭所標方向與電容電流方向一致. 如下圖:

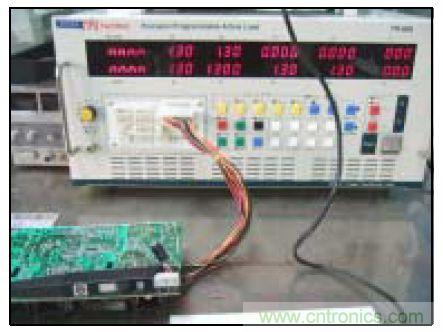

B.依待測電源板負載條件對電源板輸出端進行帶載調試,可用電子負載進行帶載.如下圖:

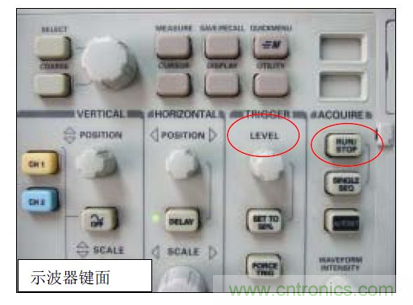

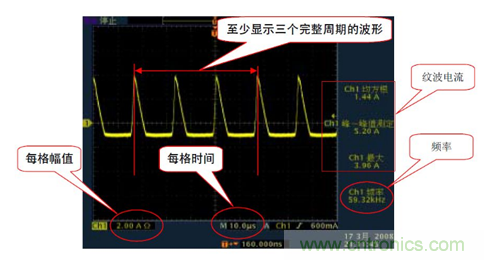

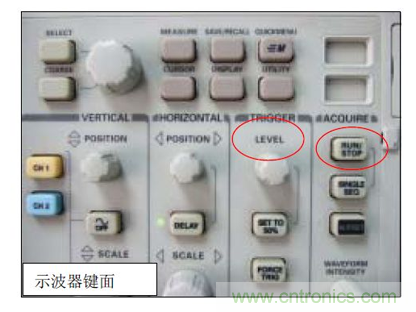

C.電容紋波電流測試.測試時將<<每格幅值>>檔調到適當?shù)母穸? 將<<每格時間>>檔調到適當?shù)母穸?示波器屏幕上至少顯示三個完整周期的波形);調節<>旋鈕使波形穩定,再按<>鍵采集波形,如下圖:
二、電容應用工作電壓測試
電解電容的工作電壓應力不能超標這是最基本的應該初學者都知道，不過也得測試
電容電壓測試連接方法
A.方法(1):電容電壓測試時可按紋波電流測試的接法連接后, 直接用電壓探頭夾住電容引出導線測試,如下圖:
B. 方法(2):在電源板的錫面找出待測電容正負極對應的焊點,焊上兩根導線,然后用電壓探頭夾住引出的導線測試.如下圖:
示波器調試方法及電壓測試
A．調試
（1）選擇對應的測試通道，探頭設置為《電壓》,選擇測量《耦合直流》檔位;
（2）將帶寬選為20MHz；

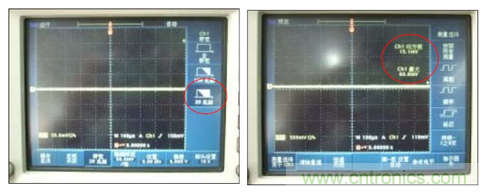

（3）調試示波器屏幕顯示測量值〈均方根〉、〈最大值〉二個測量項目。如下：
B .電容工作電壓測試

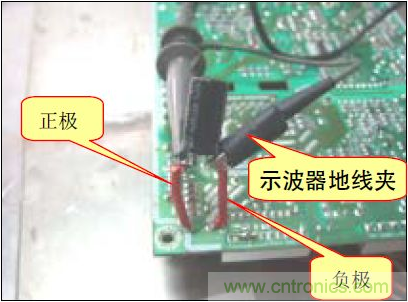

(1)電壓探頭夾住電容引出導線時,注意示波器地線接電容負極引線,示波器正極線接電容正極引線.如下圖:

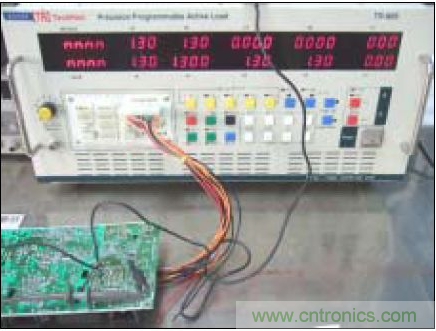

(2)依待測電源板負載條件對電源板輸出端進行帶載調試,可用電子負載帶載.如下圖:
C.電容工作電壓測試.測試時將<<每格幅值>>檔調到適當?shù)母穸? 將<<每格時間>>檔調到適當?shù)母穸?一般取電源中電容使用工作頻率的倒數相接近之格度值); 調節<>旋鈕使波形穩定,再按<>鍵采集波形,如下圖:
三、電容本體溫度T。測試
電解電容溫度與壽命息息相關，溫度每上升10℃壽命減少一半！

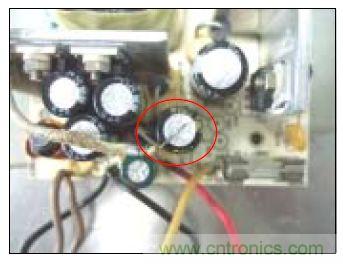

A.當電路板上電容所在的位置周圍沒有裝有發熱器件時,直接將溫度感應探測端接于電容頂部鋁殼上, 溫度感應探測線另一端連接點溫機,如下圖:
B.當電路板上電容所在的位置周圍有發熱器件(如功率管,散熱片等)時, 將溫度感應探測端接于電容靠近發熱源的側面鋁殼上,將對著發熱源的鋁殼表面膠管剝掉一小塊,用點溫膠直接粘連(或利用熱傳導率高的銀膠帶連接,用酒精等東西擦式表面后貼上銀色膠帶),溫度感應探測線另一端連接點溫機,如下圖:
C.模擬電源終端應用狀況,對電源進行密封,并依電源負載條件對電源輸出端帶載,在所需求的環境下進行點溫測試.如下圖:
四、電容安裝應用注意事項
1 為了不要讓電解電容互相接觸請?jiān)趐attern 上留一點空間

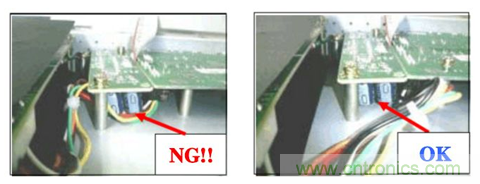

2 請確保電解電容防爆閥和chassis 之間要有2mm 以上的距離。此外組裝時防爆閥和chassis之間的間隙不要放入harness 才可以。如下圖:
3、電容的配置要遠離發熱零件
實際例子

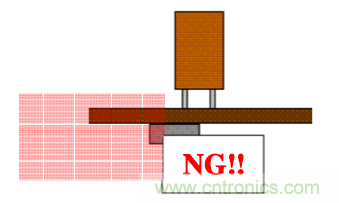

內側請勿安裝ＦＥＴ等發熱零件，如下圖：
請勿讓發熱電阻接觸到膠管（膠管會因?yàn)闊岫芑M(jìn)一步導致短路）． 如下圖：

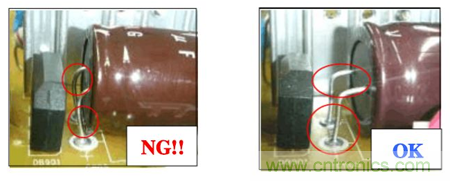

進行臥裝時請勿在電解電容端子根部施加力量． 如下圖：
電解電容需要整形時，請使用電容引腳間距和基板焊盤間距一致的電容．如下圖：
