LED驅動電源-無電解電容的意義
為什么在LED驅動電源設計時要強調無電解電容呢？目前LED照明驅動電源的工作壽命的瓶頸就是AC-DC轉換電解電容。LED燈珠的壽命是大于4萬小時的，而電解電容的壽命只有幾千小時，通常環境溫度每上升10度，電解電容壽命縮短至一半。根據木桶原理，決定整燈壽命的是最“短命”的環節：電解電容。如果不想法拿掉電解電容，那么LED照明驅動電源的壽命與LED的壽命就很不匹配，也就很難發揮出LED照明的長工作壽命優勢。這也是為什么最近業界一直在積極開發無電解電容的LED照明驅動電源的主要原因。
全閉環的恒流控制的價值

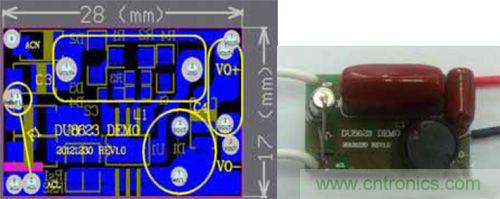

圖1:全閉環非隔離降壓恒流LED驅動電源參考意
所謂開環，不以檢測到的輸出電流值來做發出PWM信號的參考。所謂的閉環，即真正檢測輸出電流值，以此為標準來發出PWM信號。從電路拓?fù)渖?，二者沒有區別。但是在芯片內部對檢測到的如圖1 CS腳電感電流信號，做專利技術處理，如圖2 TRUEC2部分。這樣，就檢測到了電感電流的平均值，也就是輸出電流的平均值。芯片針對檢測到的值，控制輸出占空比，實現了閉環控制。

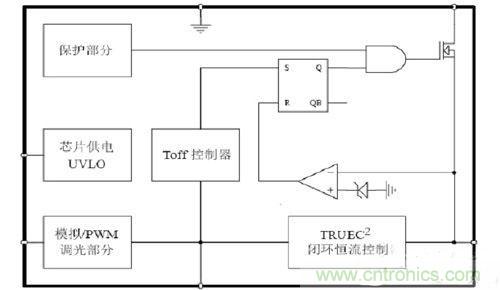

圖2:DU8623內部功能圖
實驗驗證
我們選擇了一個典型LED球泡燈應用來做IC功能驗證，基本電參數要求如下：
輸入電壓范圍：180~264VAC/50Hz
功率因數： >0.5 效率：>88%輸出電壓范圍：3~50VDC 輸出電流：60mA

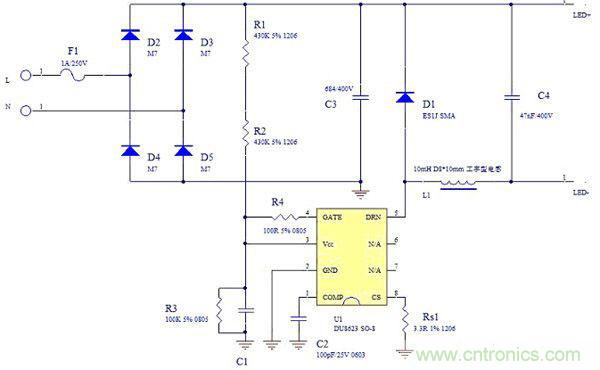

圖3:DU8623球泡燈應用原理圖
對于輸入電壓、負載LED變化情況下，我們測試得到如下交叉調整率結果：
圖4可見，線性調整率為0,因?yàn)槿]環控制逐周期精確控制，輸入有任何變化，芯片會馬上檢測到并作相關的調整以便得到同樣的輸出；同理，如圖5及圖6,當輸出電壓變化，電感量變化時，芯片也會作相關的調整；正是因?yàn)槲覀兊娜]環高精度恒流控制方法，使電源做到了真正的恒流。這樣，量產的一致性可以控制到小于±1%.

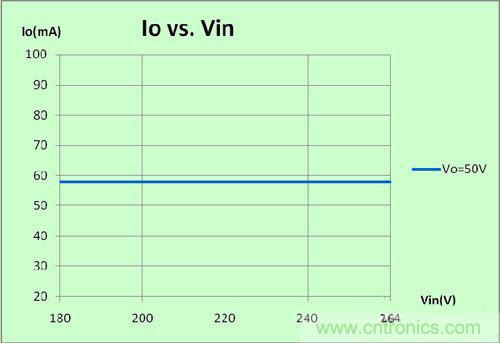

圖4:線性調整率

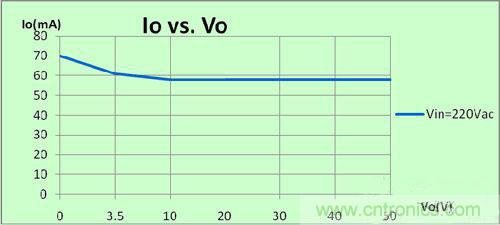

圖5:負載調整率

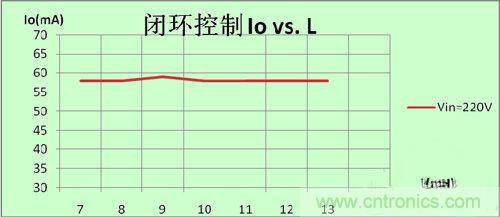

圖6:電感調整率
如果按照市面上的傳統的芯片，用用開環的控制技術-固定Toff的控制技術，電流推導公式如下：
這種開環控制技術是基于輸出電壓相對恒定（即LED串聯數量不變），主電感感量確定的情況下，芯片通過提供一個恒定的關斷時間和Vcs比較基準，從而實現當輸入電壓在一個比較寬的范圍內變化時，恒定輸出電流的目的。但是電網的波動和功率電感的批量生產的一致性很難控制，LED的Vf會隨溫度變化等的影響，都會影響到輸出電流的變化。所以此種控制方法很難達到真正的恒流，也不利于生產的一致性。
正是DU8623的系統是使用全閉環高精度的恒流控制方法，減少了整機系統對外界條件高度一致的依賴性，同一款電源，對應不同的輸出電壓，不同的功率電感，輸出電流依然保持±0.9%以?xún)?nèi)的恒流精度。充分說明了閉環系統對于整個系統恒流精度提高的重要性。例如輸出電壓可以做50V,或者40V、30V等，這樣，不僅可以減少因?yàn)檩敵鲭妷翰煌枰煌碾姼械膫淞霞皫?kù)存，還可以增加同一款料的采購量而進一步降低采購成本，減少呆滯料的存放。并且還要達到更好的恒流效果！
結論
全閉環控制，檢測輸出電流，來發出PWM信號，是真正的恒流電源驅動控制技術。實驗表明，相對于其他非閉環的方案，這種獨有的閉環恒流控制技術使輸出電流精度有了質的飛躍，使整機電源在全電壓、全負載、電感變化范圍內的電流精度達到行業內目前最高的±0.9%.基于此閉環控制技術，DU8623集成1A高壓MOSFET,并且根據某些應用要求省略了電解電容，這就提供了一種高恒流精度，低成本、壽命優化的產品。
目前LED驅動供應商層出不窮，各種方案百花齊放。對于新興的LED市場，爆發在即，但其特點是“短周期”.何謂“短周期”即方案的變化、更新十分迅速。所以能夠貼近一線市場、迅速響應提供方案的IC設計公司才能夠笑到最后，才能夠最終把握趨勢，引領市場技術革新。
