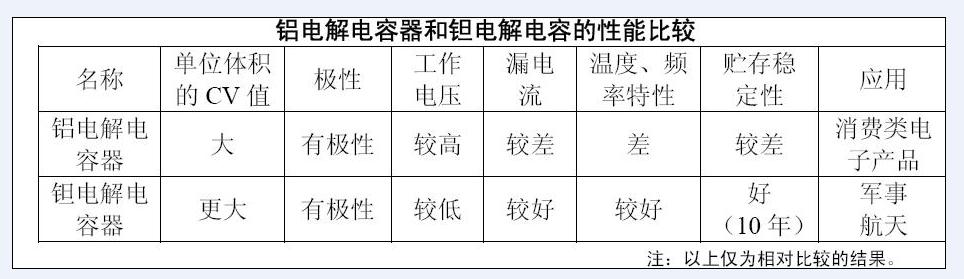

五、鉭電解電容

鉭電容分為貼片鉭電容和引線鉭電容。貼片鉭電容有標記的一端是正極，另外一端是負極，引線鉭電容中長腿的是正極，鉭電容不能接反，接反后就不起作用了。


1.鉭電解電容的優點

鉭電容全稱是鉭電解電容，也屬于電解電容的一種，使用金屬鉭做介質，不像普通電解電容那樣使用電解液，，鉭電容不需像普通電解電容那樣使用鍍了鋁膜的電容紙燒制，本身幾乎沒有電感，但這也限制了它的容量。此外，由于鉭電容內部沒有電解液，很適合在高溫下工作。 鉭電容的特點是壽命長、耐高溫、準確度高、濾高頻諧波性能極好。在鉭電解電容器工作過程中，具有自動修補或隔絕氧化膜中的疵點所在的性能，使氧化膜介質隨時得到加固和恢復其應有的絕緣能力，而不致遭到連續的累積性破壞。這種獨特自愈性能，保證了其長壽命和可靠性的優勢。 鉭電解電容器具有非常高的工作電場強度，并較同類型電容器都大，以此保證它的小型化。

2.鉭電解電容的缺點

容量較小、價格也比鋁電容貴，而且耐電壓及電流能力較弱。它被應用于大容量濾波的地方，像CPU插槽附近就看到鉭電容的身影，多同陶瓷電容，電解電容配合使用或是應用于電壓、電流不大的地方。

3.鉭電解電容濾波優勢

鉭電解電容的性能優異，是電容器中體積小而又能達到較大電容量的產品,鉭電容器非常方便地較大的電容量，在電源濾波、交流旁路等用途上少有競爭對手。

鉭電解電容器具有儲藏電量、進行充放電等性能，主要應用于濾波、能量貯存與轉換，記號旁路，耦合與退耦以及作時間常數元件等。在應用中要注意其性能特點，正確使用會有助于充分發揮其功能，其中諸如考慮產品工作環境及其發熱溫度，以及采取降額使用等措施，如果使用不當會影響產品的工作壽命。

固體鉭電容器電性能優良，工作溫度范圍寬，而且形式多樣，體積效率優異，具有其獨特的特征：鉭電容器的工作介質是在鉭金屬表面生成的一層極薄的五氧化二鉭膜。此層氧化膜介質與組成電容器的一端極結合成一個整體，不能單獨存在。因此單位體積內所具有的電容量特別大。即比容量非常高，因此特別適宜于小型化。在鉭電容器工作過程中，具有自動修補或隔絕氧化膜中的疵點所在的性能，使氧化膜介質隨時得到加固和恢復其應有的絕緣能力，而不致遭到連續的累積性破壞。這種獨特自愈性能，保證了其長壽命和可靠性的優勢。

延伸閱讀：鉭電容的介紹和選型

六、電解電容在電路中的主要作用

濾波作用，在電源電路中，整流電路將交流變成脈動地直流，而在整流電路之后接入一個較大容量地電解電容，利用其充放電特性，使整流后地脈動直流電壓變成相對比較穩定地直流電壓。在實際中，為了防止電路各部分供電電壓因負載變化而產生變化，所以在電源地輸出端及負載地電源輸入端一般接有數十至數百微法地電解電容．由于大容量地電解電容一般具有一定地電感，對高頻及脈沖干擾信號不能有效地濾除，故在其兩端并聯了一只容量為0.001--0.lpF地電容，以濾除高頻及脈沖干擾．

耦合作用：在低頻信號地傳遞與放大過程中，為防止前后兩級電路地靜態工作點相互影響，常采用電容藕合．為了防止信號中韻低頻分量損失過大，一般總采用容量較大地電解電容。

鋁電解電容器主要應用在以下幾個方面：

1． 整流電源中的濾波電容器。在功率不大的單向整流電源中，為了獲得比較平滑的直流電壓輸出，均采用電容量大，體積又相對較小的電解電容器作濾波用，這是應用方面的主流。

2． 開關型穩壓電源中的電解電容器開關型穩壓電源比線形穩壓電源有穩壓效率高，穩壓范圍寬，體積小，重量輕等一系列優點，在航天，航空，計算機系統得到廣泛應用。

3． 儲能做能量轉換應用的電解電容器儲能除了用閃光燈上，還用在復印機，和小型X光機上。

4． 低頻旁路，退耦，耦和用的電容器

5． 特殊用途的電解電容器 a. 音頻分頻電路中的電解電容器主要是雙極性的鋁電解電容器。 b. 單向電動機啟動用的電解電容器 c. S型校正用電解電容器

延伸閱讀：鋁電解電容與鉭電解電容選用常識

  [page]

七、電解電容故障的判斷方法

電解電容常見地故障有，容量減少，容量消失、擊穿短路及漏電，其中容量變化是因電解電容在使用或放置過程中其內部地電解液逐漸干涸引起，而擊穿與漏電一般為所加地電壓過高或本身質量不佳引起。判斷電源電容地好壞一般采用萬用表地電阻檔進行測量．具體方法為：將電容兩管腳短路進行放電，用萬用表地黑表筆接電解電容地正極。紅表筆接負極(對指針式萬用表，用數字式萬用表測量時表筆互調)，正常時表針應先向電阻小地方向擺動，然后逐漸返回直至無窮大處。表針地?cái)[動幅度越大或返回地速度越慢，說明電容地容量越大，反之則說明電容地容量越?。绫磲樦冈谥虚g某處不再變化，說明此電容漏電，如電阻指示值很小或?yàn)榱?，則表明此電容已擊穿短路．因萬用表使用地電池電壓一般很低，所以在測量低耐壓地電容時比較準確，而當電容地耐壓較高時，打時盡管測量正常，但加上高壓時則有可能發生漏電或擊穿現象．

八、電解電容地使用注意事項

1、電解電容由于有正負極性，因此在電路中使用時不能顛倒聯接。在電源電路中，輸出正電壓時電解電容地正極接電源輸出端，負極接地，輸出負電壓時則負極接輸出端，正極接地．當電源電路中地濾波電容極性接反時，因電容地濾波作用大大降低，一方面引起電源輸出電壓波動，另一方面又因反向通電使此時相當于一個電阻地電解電容發熱．當反向電壓超過某值時，電容地反向漏電電阻將變得很小，這樣通電工作不久，即可使電容因過熱而炸裂損壞．

2、加在電解電容兩端地電壓不能超過其允許工作電壓，在設計實際電路時應根據具體情況留有一定地余量，在設計穩壓電源地濾波電容時，如果交流電源電壓為220~時變壓器次級地整流電壓可達22V，此時選擇耐壓為25V地電解電容一般可以滿足要求．但是，假如交流電源電壓波動很大且有可能上升到250V以上時，最好選擇耐壓30V以上地電解電容。

3、電解電容在電路中不應靠近大功率發熱元件，以防因受熱而使電解液加速干涸．

4、對于有正負極性地信號地濾波，可采取兩個電解電容同極性串聯地方法，當作一個無極性地電容。

延伸閱讀：電解電容的使用指南

                   鉭電容應用指南

九、如何選用濾波用電解電容

濾波電容在開關電源中起著非常重要的作用,如何正確選擇濾波電容,尤其是輸出濾波電容的選擇則是每個工程技術人員都十分關心的問題?！　?br />

50Hz工頻電路中使用的普通電解電容器,其脈動電壓頻率僅為100Hz,充放電時間是毫秒數量級。為獲得更小的脈動系數,所需的電容量高達數十萬 μF,因此普通低頻鋁電解電容器的目標是以提高電容量為主,電容器的電容量、損耗角正切值以及漏電流是鑒別其優劣的主要參數。而開關電源中的輸出濾波電解電容器,其鋸齒波電壓頻率高達數十kHz,甚至是數十MHz,這時電容量并不是其主要指標,衡量高頻鋁電解電容優劣的標準是“阻抗-頻率”特性,要求在開 關電源的工作頻率內要有較低的等效阻抗,同時對于半導體器件工作時產生的高頻尖峰信號具有良好的濾波作用。

普通的低頻電解電容器在 10kHz左右便開始呈現感性,無法滿足開關電源的使用要求。而開關電源專用的高頻鋁電解電容器有四個端子,正極鋁片的兩端分別引出作為電容器的正極,負 極鋁片的兩端也分別引出作為負極。電流從四端電容的一個正端流入,經過電容內部,再?gòu)牧硪粋€(gè)正端流向負載;從負載返回的電流也從電容的一個負端流入,再?gòu)?另一個負端流向電源負端。

由于四端電容具有良好的高頻特性,為減小電壓的脈動分量以及抑制開關尖峰噪聲提供了極為有利的手段。高頻鋁電解電容器還有多芯的形式,即將鋁箔分成較短的若干段,用多引出片并聯連接以減小容抗中的阻抗成份。并且采用低電阻率的材料作為引出端子,提高了電容器 承受大電流的能力。

延伸閱讀：淺談電源濾波用電解電容

第三講預告

隨著技術的進步，超級電容將替代眾多產品中的可充電電池，在安全性問題上，超級電容器可能發生內部短路;如果使用不當還會造成電解質泄漏等現象；怎么樣控制超級電容器的放電？ 如何選擇電路所需的超級電容器？在第三講中我們將為你一一解答...
